Ответ:
В навигаторе можно сохранить настройки для каждого объекта (стержня, неразрезного стержня, линейной опоры, сечения, линейного шарнира, линейного высвобождения). Для ее создания достаточно лишь следовать следующим шагам:
- Сначала откройте диаграмму результатов анализируемого объекта (стержень, неразрезной стержень, линейная опора, разрез, линейный шарнир, высвобождение линии).
- Затем выберите требуемые внутренние силы, деформации и т.д.

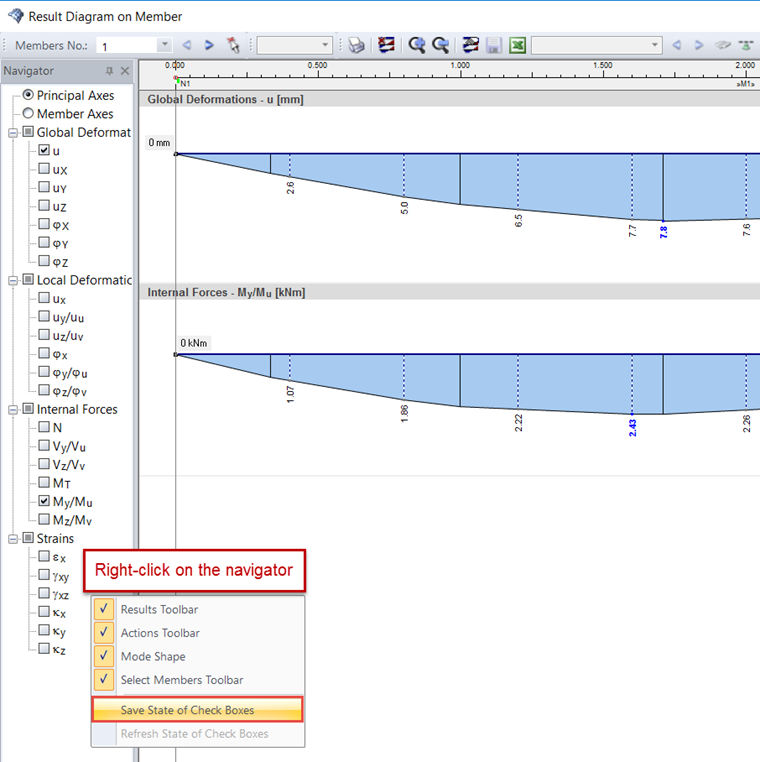

- Наконец, щелкните правой кнопкой мыши на навигаторе и выберите «Сохранить состояние флажка» (Рисунок 01).

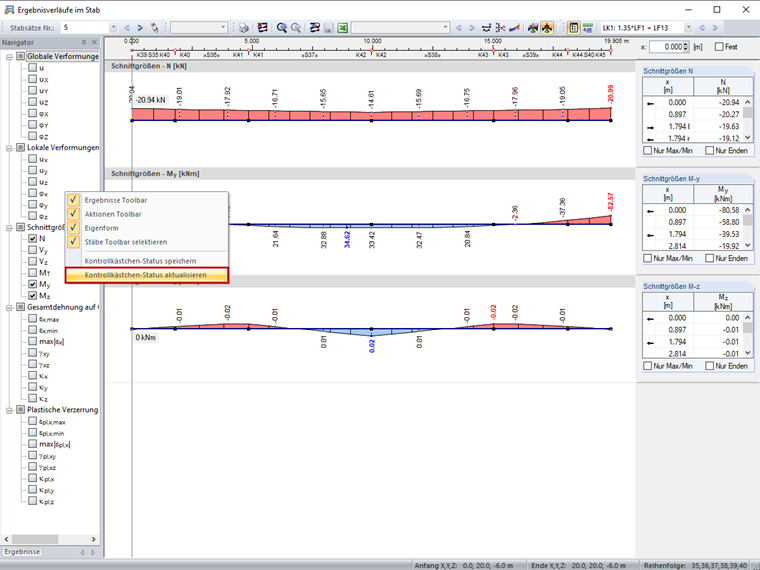

Теперь эта настройка применяется ко всем позициям. С помощью функции «Обновить состояние флажка» (команда теперь доступна) можно сбросить настройки до значений по умолчанию (Рисунок 02).
В видео показано, как сохранить настройки для непрерывных стержней (отображение My и Mz ) и стержней (отображение u, uX , uY и uZ ). Затем настройки стержней сбрасываются на настройки по умолчанию.
