Affichage par défaut des efforts internes et des déformations

Comment définir les efforts internes et les déformations affichés par défaut dans les diagrammes de résultat ?

Réponse:

Vous pouvez enregistrer les paramètres dans le navigateur séparément pour chaque objet (barre, barre continue, appui linéique, section, articulation linéique, libération linéique). Pour ce faire, procédez comme suit :

Ouvrez d'abord le diagramme de résultats de l'objet à analyser (barre, barre continue, appui linéique, section, articulation linéique, libération linéique).
Sélectionnez ensuite les efforts internes souhaités, les déformations, etc.

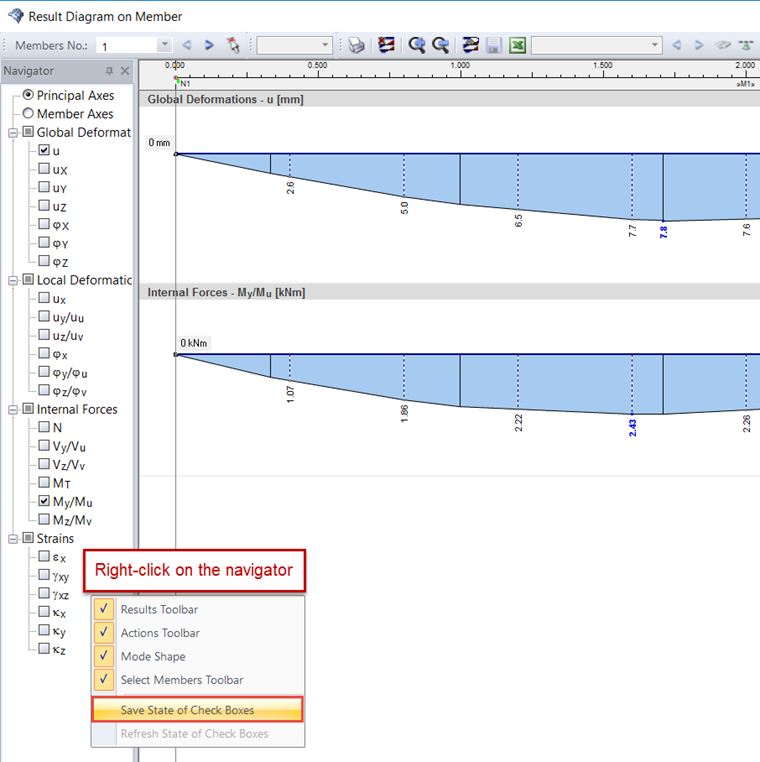

Enfin, cliquez-droit dans le navigateur et sélectionnez « Enregistrer l’état de la case à cocher » (Figure 01).

1 Modification des paramètres par défaut des diagrammes de résultats

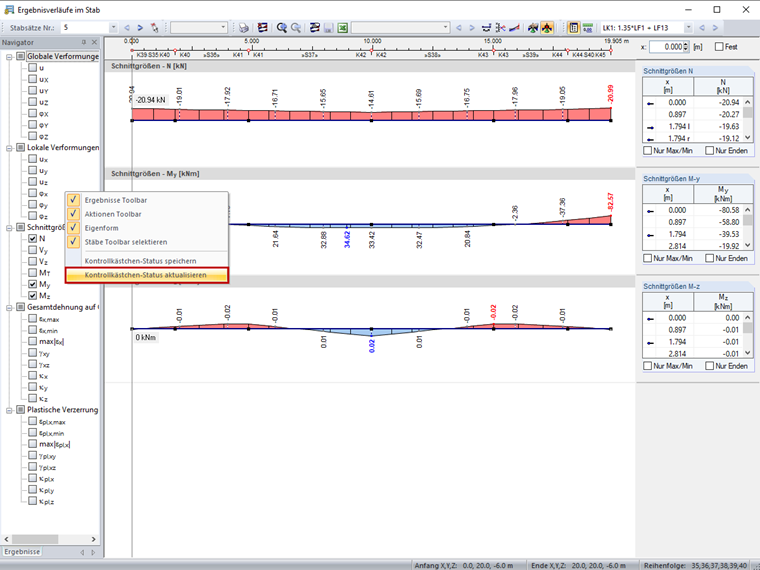

Ce paramètre est désormais appliqué à toutes les positions. « Actualiser l’état de la case à cocher » (la commande est maintenant disponible) permet de réinitialiser les paramètres aux paramètres par défaut (Figure 02).

2 Réinitialisation des paramètres par défaut

La vidéo montre comment enregistrer les paramètres des barres continues (affichage de M_y et M_z ) et des barres (affichage de u, u_X , u_Y et u_Z). Les paramètres par défaut des barres sont ensuite réinitialisés.
