Visualização predefinida de esforços internos e deformações

Como é que posso definir quais os esforços internos e as deformações que são apresentados por defeito nos diagramas de resultados?

Resposta:

Pode guardar as configurações no navegador separadamente para cada objeto (barra, barra contínua, apoio de linha, secção, articulação de linha, libertação de linha). Para o fazer, proceda da seguinte forma:

Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.
Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

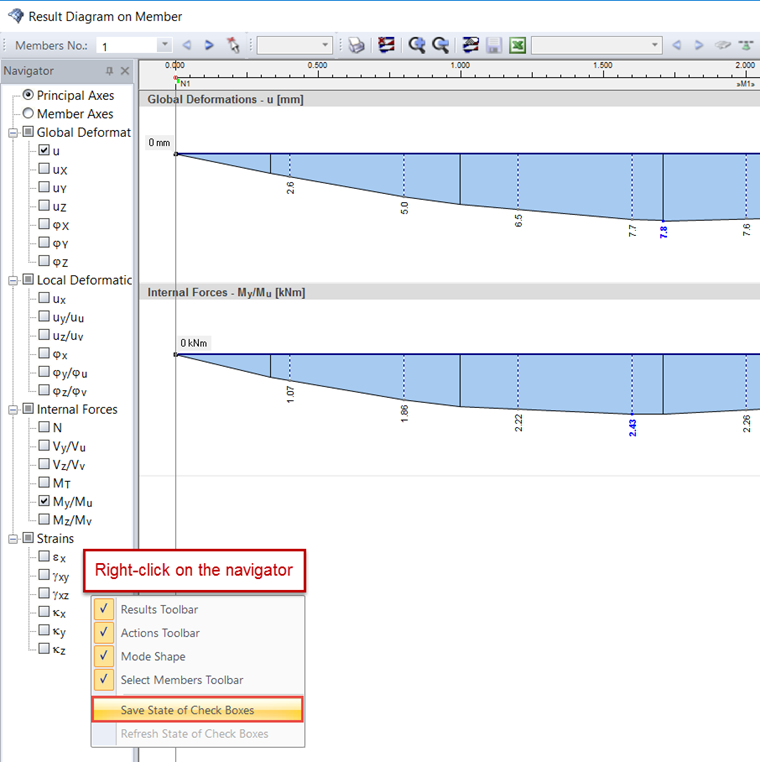

1 Modificação da configuração padrão dos diagramas de resultados

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

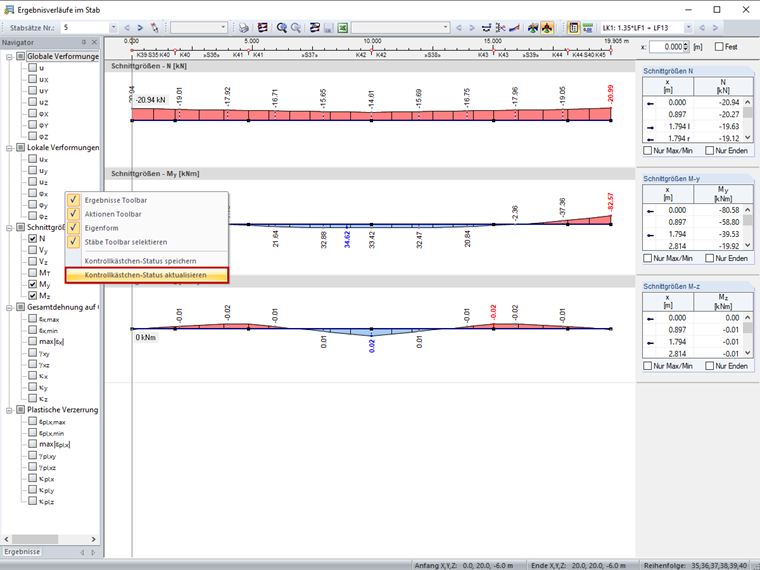

2 Redefinir a configuração para o padrão

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von M_y und M_z) und Stäbe (Anzeige von u, u_X, u_Y und u_Z) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.
