Visualización predeterminada de esfuerzos internos y deformaciones

¿Cómo puedo definir qué esfuerzos internos y deformaciones se muestran por defecto en los diagramas de resultados?

Respuesta:

Puede guardar la configuración en el navegador por separado para cada objeto (barra, barra continua, apoyo en línea, sección, articulación lineal, liberación de línea). Para ello, proceda de la siguiente manera:

Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.

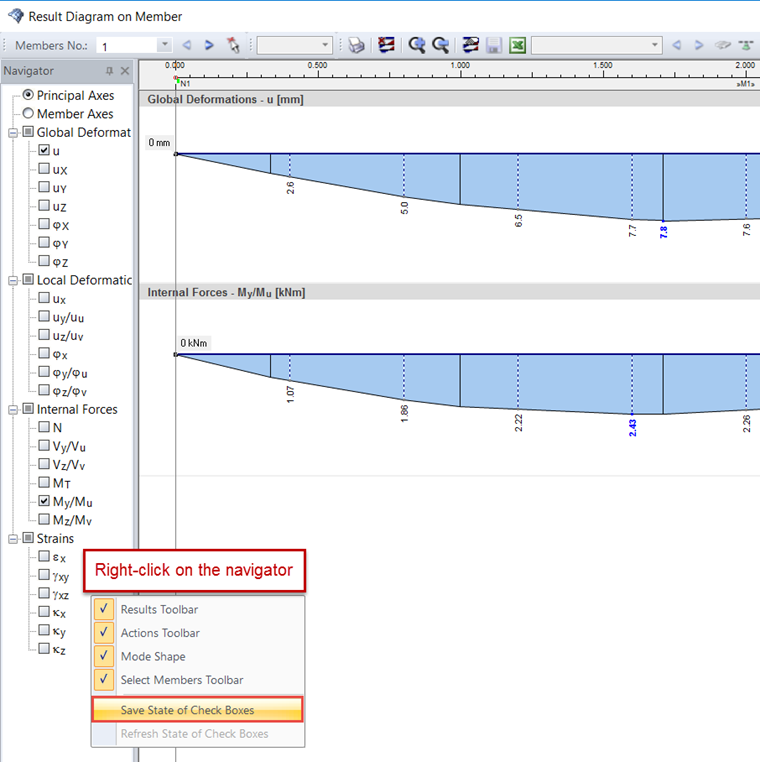

Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

1 Modificación de la configuración predeterminada de los diagramas de resultados

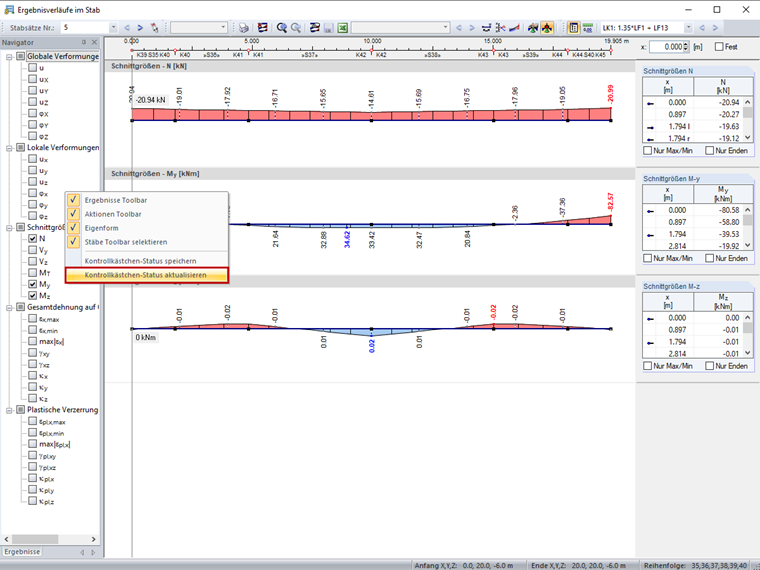

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

2 Restablecimiento de la configuración a los valores predeterminados

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von M_y und M_z) und Stäbe (Anzeige von u, u_X, u_Y und u_Z) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.
