问题

如何定义结果图中默认显示的内力和变形?


回复:

可以在导航器中为每个对象单独保存设置(杆件、连续杆件、线支座、剖面、线铰、线释放)。 请按照下列步骤操作:

  1. 首先打开被分析对象的结果图(杆件、连续杆件、线支座、剖面、线铰、线释放)。
  2. 然后选择需要的内力、变形等。

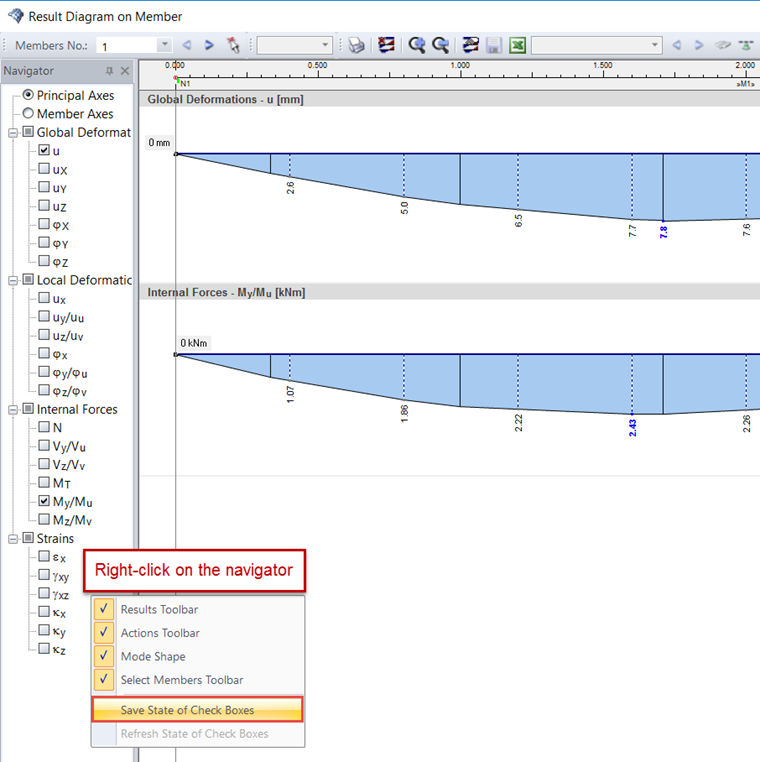

  3. 最后,右键单击导航器并选择“保存复选框状态”(图 01)。

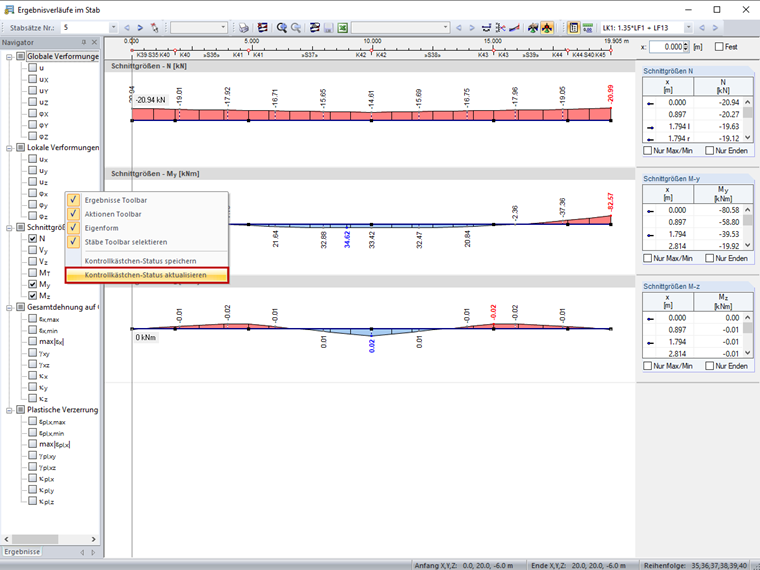

该设置现在应用于所有位置。 使用“更新复选框状态”(该命令现在可用),您可以将设置重置为默认设置(图 02)。

该视频展示了如何保存对连续杆件(My和 Mz的显示)和杆件(u、uX 、uY和 uZ的显示)的设置。 然后,杆件的设置将重置为默认设置。
