Visualizzazione predefinita delle forze interne e degli spostamenti generalizzati

Come posso definire quali forze interne e deformazioni sono visualizzate per impostazione predefinita nei diagrammi dei risultati?

Risposta:

È possibile salvare le impostazioni nel navigatore separatamente per ogni oggetto (asta, asta continua, vincolo esterno della linea, sezione, vincolo interno della linea, svincolo lineare). Per fare ciò, procedere come segue:

Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.

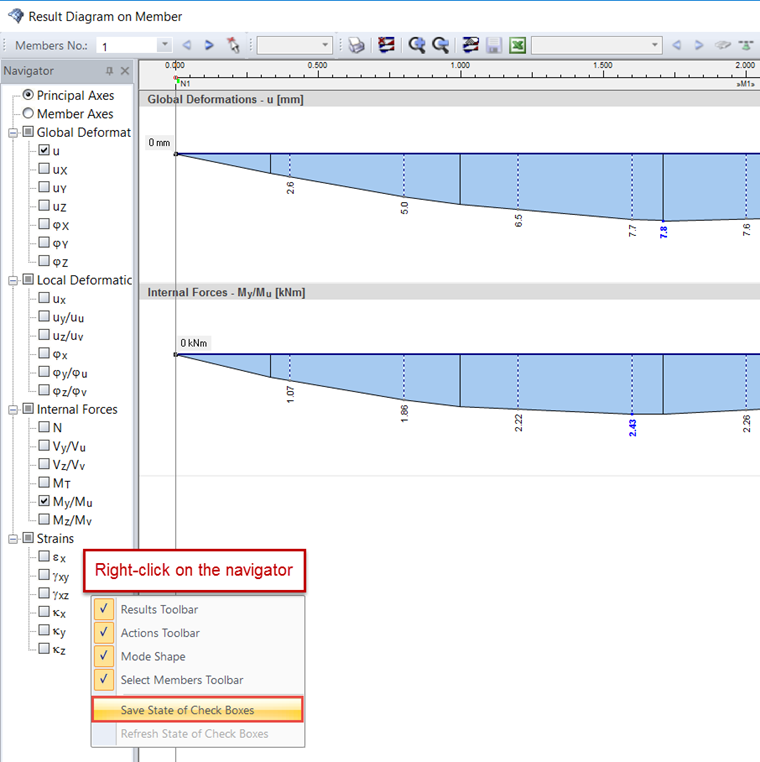

Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

1 Modifica delle impostazioni predefinite dei diagrammi dei risultati

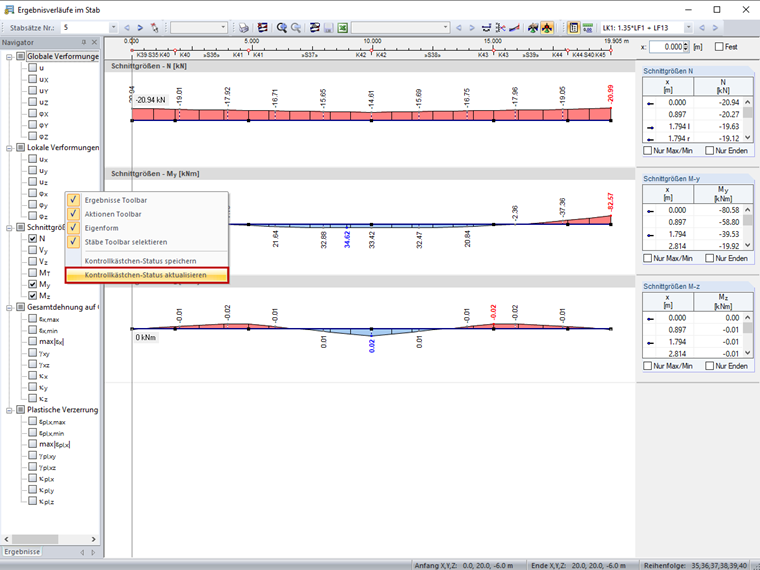

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

2 Ripristino delle impostazioni predefinite

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von M_y und M_z) und Stäbe (Anzeige von u, u_X, u_Y und u_Z) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.
