FAQ 002314 RU

1. декабря 2017

Моделирование | Нагрузки RFEM

С помощью функции «Применить реакцию подшипника в качестве нагрузки» принимаются не все нагрузки.

Ответ

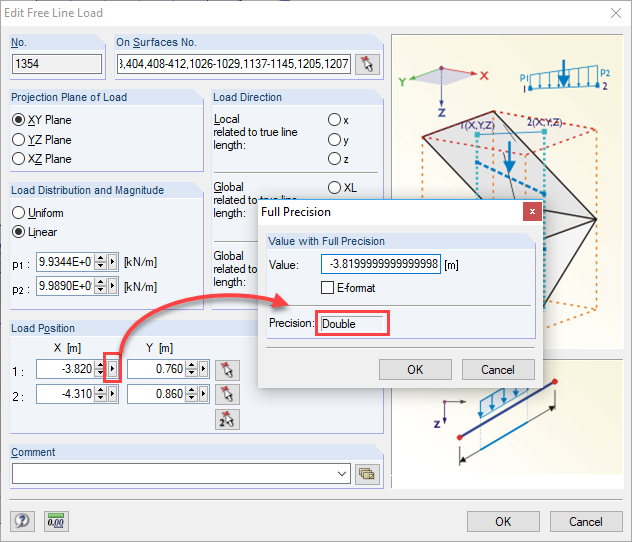

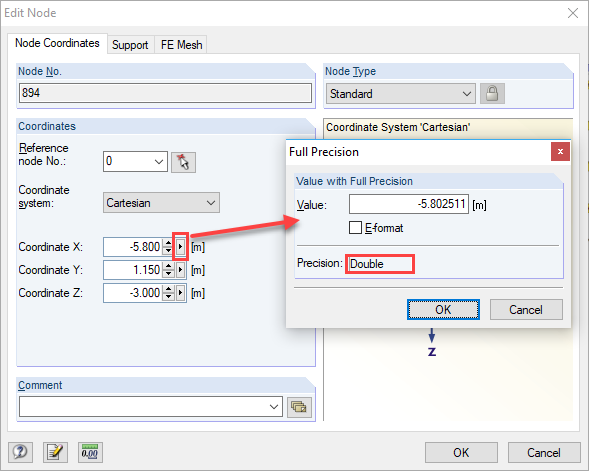

Проблема заключается в минимальных неточностях в обеих моделях. Если реакции опоры переносятся из одной модели в другую, они будут экспортироваться в качестве «свободных нагрузок» с фиксированными координатами. Если координаты не совпадают на 100%, в краевых областях может случиться, что опорные реакции не будут учитываться, если соответствующие объекты расположены слегка смещенными рядом с поверхностью. Данные геометрические соотношения можно быстро проверить, отобразив «Полнота точности» для узлов и нагрузок (см. Рис. 01 и рис. 02).

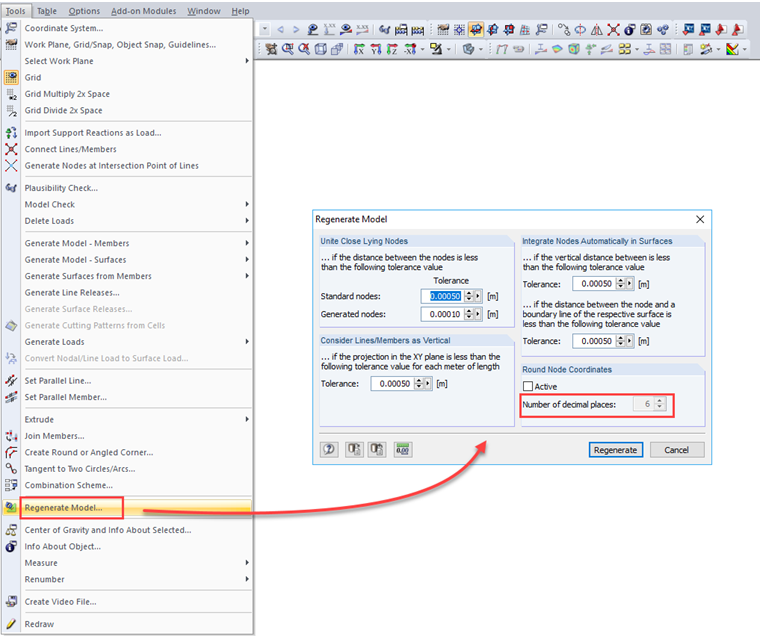

Часто бывает полезно регенерировать модель и округлить узловые координаты до шести знаков после запятой, например. Доступ к данной функции можно получить с помощью меню «Инструменты → Регенерация модели» (см. Рис. 03).

Другим решением было бы перемещение пограничных линий поверхностей, в которые будут импортироваться нагрузки, в нескольких миллиметрах от наружной стороны. Это гарантирует, что все свободные нагрузки будут находиться в загружаемых поверхностях.

Ключевые слова

Взять на себя реакцию подшипника в качестве нагрузки передачу нагрузки
