Modelowanie | Obciążenie RFEM

Dzięki funkcji „Zastosuj reakcję łożyska jako obciążenie” nie wszystkie obciążenia są akceptowane.

Odpowiedź

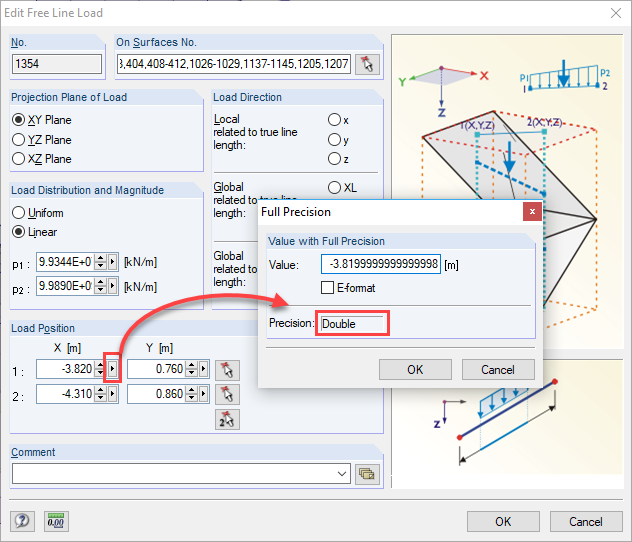

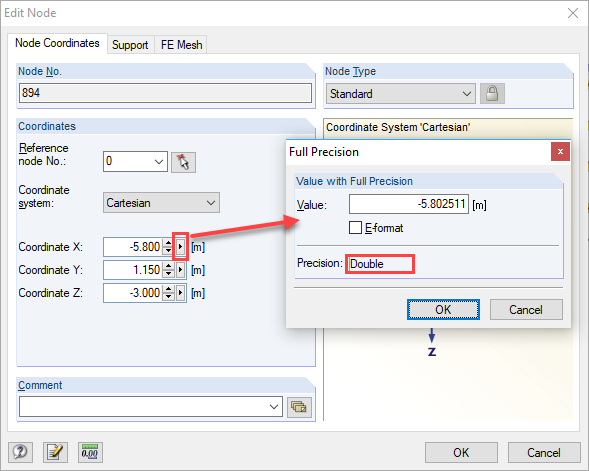

Problemem są minimalne nieścisłości w obu modelach. Jeżeli reakcje podporowe są przenoszone z jednego modelu do drugiego, są one eksportowane jako "wolne obciążenia" o stałych współrzędnych. Jeżeli współrzędne nie są zgodne dla 100%, w obszarach krawędziowych mogą wystąpić reakcje podporowe, które nie są uwzględniane, jeżeli odpowiednie obiekty są nieznacznie przesunięte obok powierzchni. Relacje geometryczne można szybko sprawdzić, wyświetlając "Pełna precyzja" dla węzłów i obciążeń (patrz Rysunek 01 i Rysunek 02).

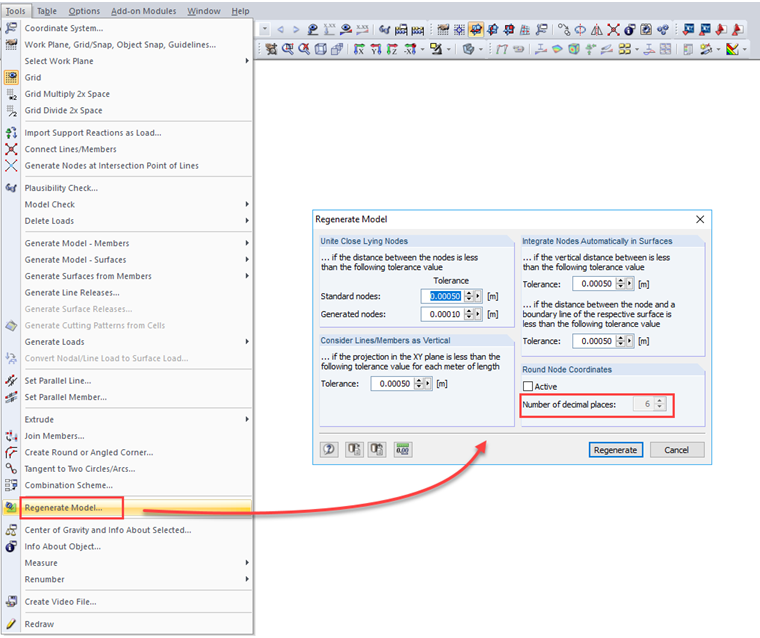

Często pomocne jest na przykład zregenerowanie modelu i zaokrąglenie współrzędnych węzłowych do sześciu miejsc dziesiętnych. Dostęp do tej funkcji można uzyskać za pomocą menu "Narzędzia → Regeneracja modelu" (patrz Rysunek 03).

Innym rozwiązaniem byłoby przesuwanie linii granicznych powierzchni, na które mają być importowane obciążenia, kilka milimetrów od zewnątrz. Gwarantuje to, że wszystkie wolne obciążenia znajdą się w obrębie ładowanych powierzchni.

Słowa kluczowe

Przejmij reakcję łożyska jako obciążenie przeniesienie obciążenia
