FAQ 002314 ZH

2017年12月1日

建模 | 荷载 RFEM

使用“将轴承反应作为负载”功能,并非所有负载都被接受。

回答

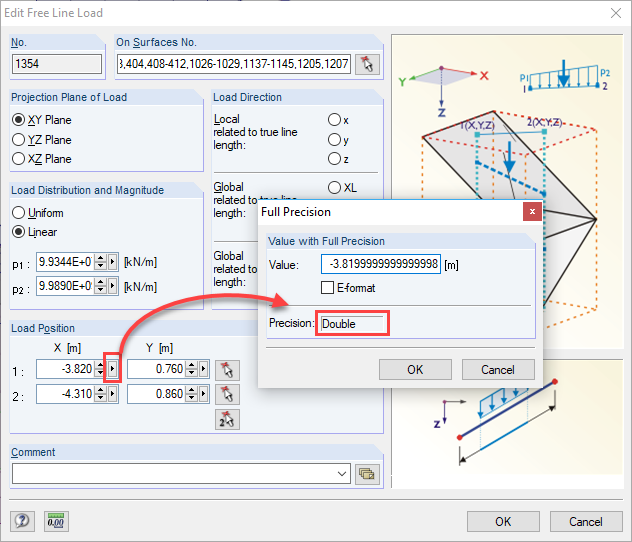

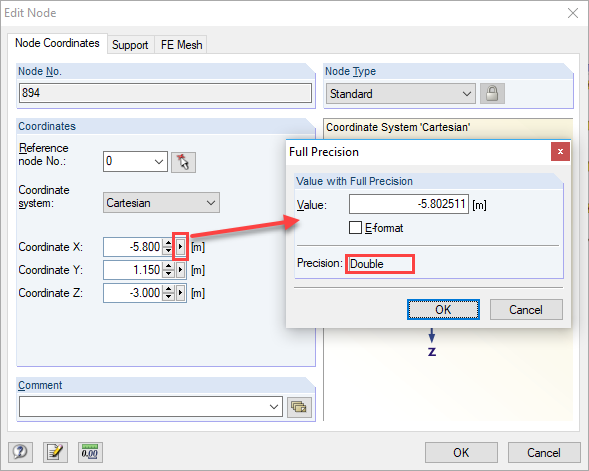

问题是这两种模型的误差都很小。 如果支座反力从一个模型转移到另一个模型,它们将被导出为具有固定坐标的“自由荷载”。 如果坐标与100%不匹配,那么在边缘区域可能会发生如果相应的对象位于面上稍微偏移的情况下则不考虑支座反应。 通过显示节点和荷载的“全精度”,可以快速检查几何关系(见图01和图02)。

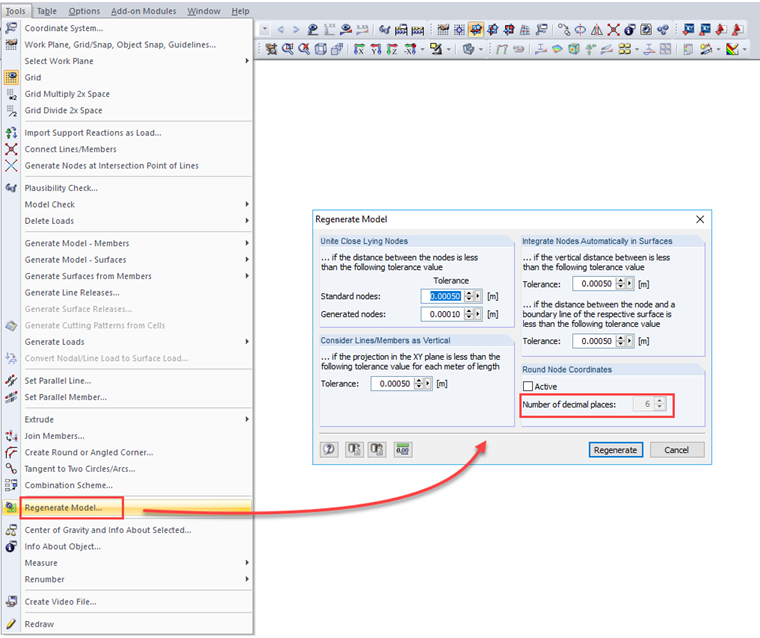

例如,通常有助于重新生成模型并将节点坐标舍入到小数点后六位。 使用菜单“Tools→Regenerate Model”可以访问该功能(见图03)。

另一种解决方法是移动面荷载的边界线,距离外面几毫米。 确保所有自由荷载都在要荷载的面上。

关键词

作为负载,负载转移接管轴承反应
