Cuando se utiliza la herramienta "Importar reacciones en apoyos como carga", no se importan todas las cargas.

Respuesta

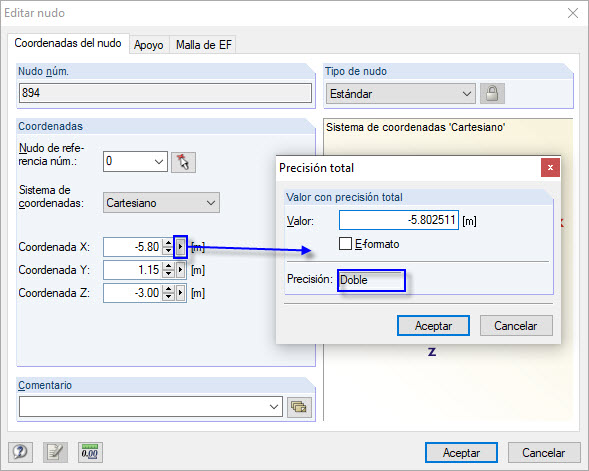

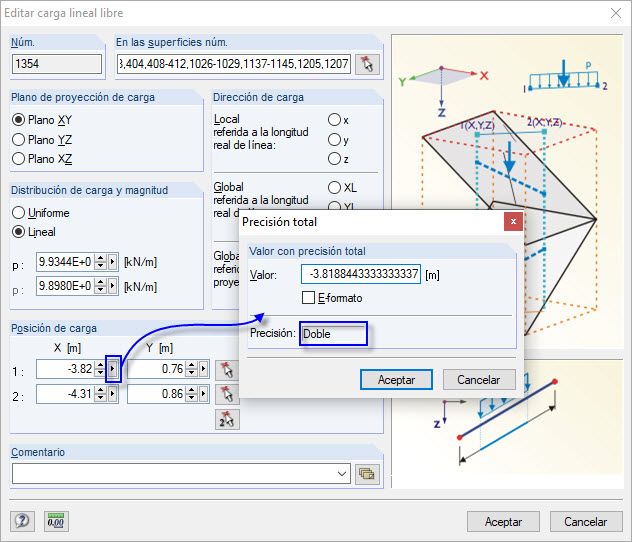

El problema son las inexactitudes mínimas en ambos modelos. Si las reacciones en los apoyos se transfieren de un modelo a otro, estos se exportan como "cargas libres" con coordenadas fijas. Si las coordenadas no coinciden al 100%, puede que no se consideren las reacciones en los apoyos en las áreas de borde si los objetos correspondientes se ubican ligeramente desplazados al lado de la superficie. Las relaciones geométricas se pueden comprobar rápidamente al mostrar "Precisión total" para los nudos y cargas (ver figura 01 y figura 02).

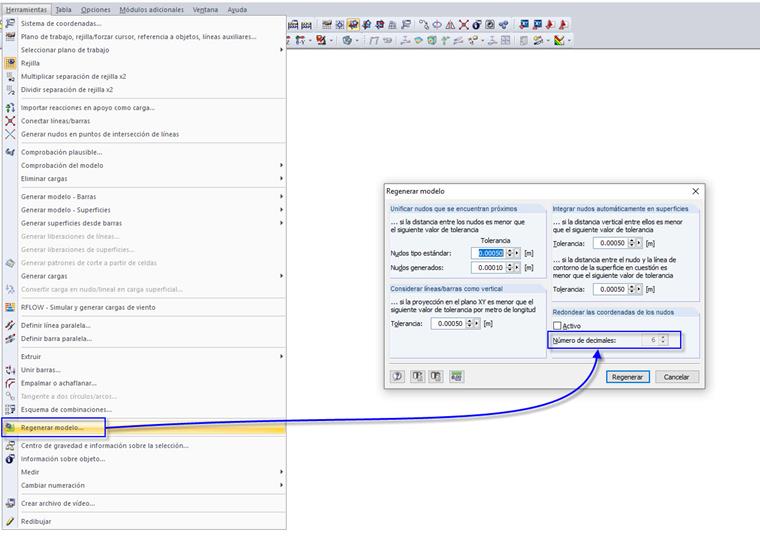

A menudo es útil regenerar el modelo y redondear las coordenadas de los nudos a seis decimales, por ejemplo. Se puede acceder a esta característica utilizando el menú "Herramientas → Regenerar modelo" (ver figura 03).

Otra solución sería mover las líneas de contorno de las superficies, en las que se van a importar las cargas, unos pocos milímetros desde el exterior. Esto segura que todas las cargas libres estén dentro de las superficies donde se van a aplicar las cargas.

Palabras clave

Importar reacciones en apoyo como carga Transferencia de carga Importar esfuerzos en apoyos como carga
