FAQ 002314 FR

1 décembre 2017

Modélisation & Chargement RFEM

Avec la fonction "Appliquer la réaction du roulement en tant que charge", toutes les charges ne sont pas acceptées.

Réponse

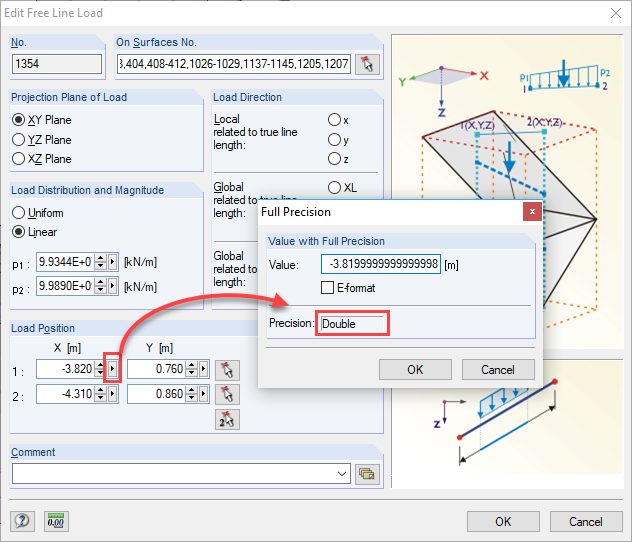

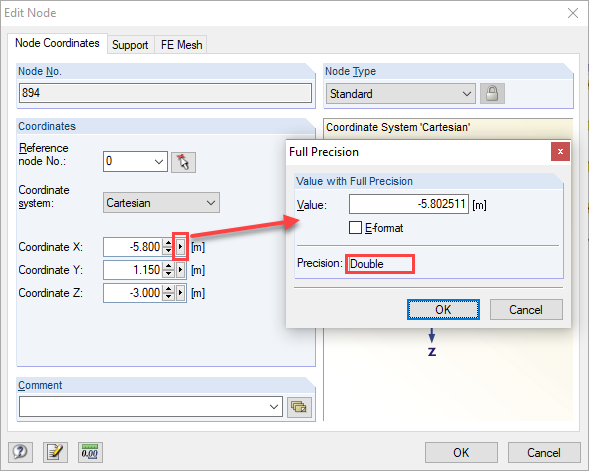

Le problème réside dans les inexactitudes minimales dans les deux modèles. Si les réactions d'appui sont transférées d'un modèle à un autre, elles sont exportées comme des «charges libres» avec des coordonnées fixes. Si les coordonnées ne correspondent pas pour 100%, il peut arriver dans les zones de contour que les réactions d'appui ne soient pas considérées si les objets correspondants sont légèrement décalés par rapport à la surface. Les relations géométriques peuvent être vérifiées rapidement en affichant la «Précision absolue» pour les nœuds et les charges (voir la Figure 01 et la Figure 02).

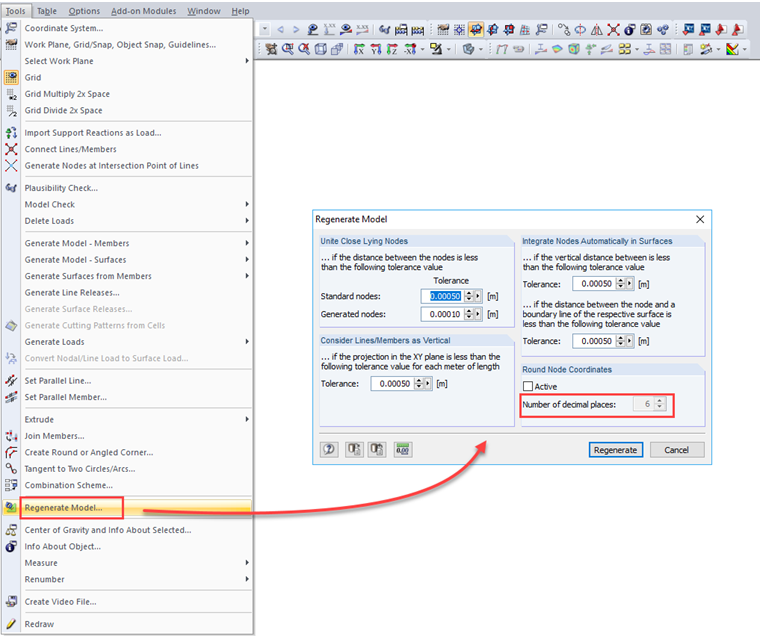

Il est souvent utile de régénérer le modèle et d'arrondir les coordonnées nodales à six décimales, par exemple. Cette fonction est accessible à partir du menu "Outils → Régénérer le modèle" (voir la Figure 03).

Une autre solution consisterait à déplacer les lignes de contour des surfaces dans lesquelles les charges doivent être importées, à quelques millimètres de l'extérieur. Cela garantit que toutes les charges libres sont dans les surfaces à charger.

Mots-clés

Prise en charge de la réaction des roulements sous forme de charge
