Как я могу избежать сингулярностей при точечных нагрузках?

Ответ

Для того, чтобы иметь возможность аккуратно инициировать нагрузки в хранилище, существуют различные возможности.

Поскольку в действительности подшипник также не имеет точечной формы, жесткая поверхность с размером подшипника поддается здесь для введения нагрузки. Использование жестких стержней или муфт подходит здесь.

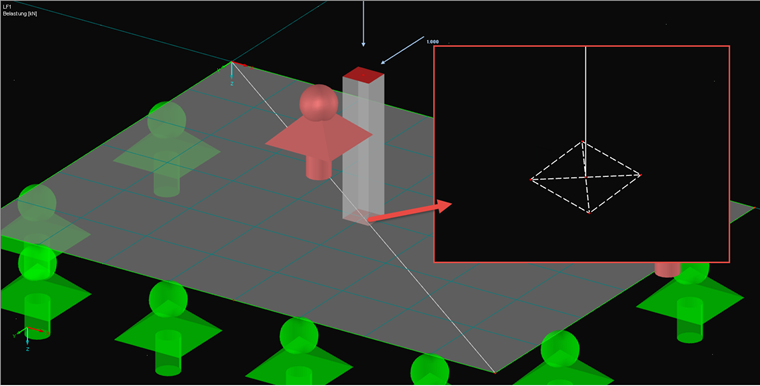

На рисунке 1 показан пример, в котором стержень в середине поверхности должен переносить нагрузку. Здесь переход был смоделирован с рамой из жестких стержней. В качестве альтернативы можно использовать жесткую поверхность. Следует отметить, однако, что для передачи моментов следует использовать крест жестких стержней.

Ключевые слова

Сингулярность точечной нагрузки
