FAQ 002328 DE 1. Dezember 2017

Thomas Günthel Modellierung | Struktur RFEM

Wie kann ich Singularitäten bei Punktlasten vermeiden?

Antwort

Um Lasten sauber in Lager einleiten zu können, gibt es diverse Möglichkeiten.

Da in Realität das Lager auch nicht punktförmig ist, bietet sich zur Lasteinleitung eine starre Fläche mit der Größe des Lagers an. Auch die Verwendung von Starrstäben oder Kopplungen ist geeignet.

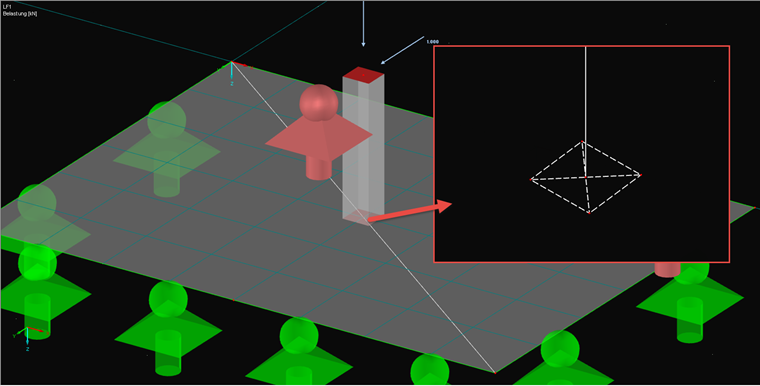

In Abbilunge 1 ist ein Beispiel dargestellt, bei dem ein Stab in der Mitte einer Fläche die Last übergeben soll. Hier wurde der Übergang mit einem Rahmen aus Starrstäben modelliert. Alternativ kann auch eine starre Fläche verwendet werden. Zu beachten ist aber, das für die Übertragung von Momenten ein Kreuz aus Starrstäben verwendet werden sollte.

Schlüsselwörter

Singularität Punktlast Punktförmig
