FAQ 002328 ES 1. diciembre 2017

Thomas Günthel Modelado | Estructura RFEM

¿Cómo puedo evitar las singularidades en cargas puntuales?

Respuesta

Para poder iniciar cargas de forma limpia en el almacenamiento, existen varias posibilidades.

Como en realidad el rodamiento tampoco tiene forma de punto, una superficie rígida con el tamaño del rodamiento se presta aquí a la introducción de la carga. El uso de varillas o acoplamientos rígidos es adecuado aquí.

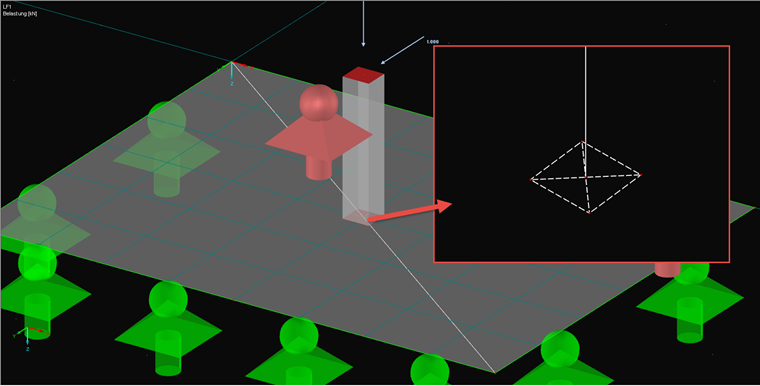

La Figura 1 muestra un ejemplo en el que una barra en medio de una superficie debe transferir la carga. Aquí, la transición fue modelada con un marco hecho de varillas rígidas. Alternativamente, se puede utilizar una superficie rígida. Cabe señalar, sin embargo, que para la transmisión de momentos se debe utilizar una cruz de varillas rígidas.

Palabras clave

Punto de singularidad de carga
