Pytanie

Jak mogę uniknąć osobliwości w przypadku obciążeń punktowych?

Odpowiedź:

Istnieją różne możliwości prawidłowego przyłożenia obciążeń w podporze.

Ponieważ podpora w rzeczywistości również nie ma kształtu punktowego, do wprowadzenia obciążenia rozsądne jest zastosowanie sztywnej powierzchni o wymiarach podpory. Również w tym przypadku odpowiednie są sztywne pręty lub połączenia.

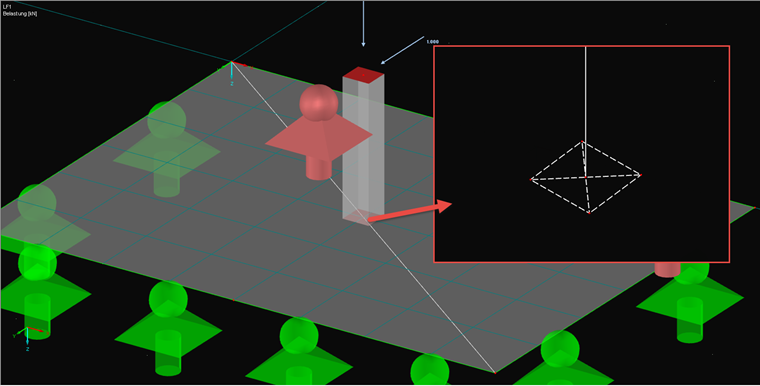

Rysunek 01 pokazuje przykład, w którym pręt na środku powierzchni powinien przenosić obciążenie. W tym przypadku przejście zostało zamodelowane przy użyciu ramy wykonanej ze sztywnych prętów. Alternatywnie można użyć powierzchni sztywnej. Należy jednak pamiętać, że do przenoszenia momentów konieczne jest zastosowanie krzyżaka ze sztywnych prętów.

Obciążenie skupione
