Prevenzione delle singolarità per carichi puntuali

Come posso evitare le singolarità nel caso di carichi puntuali?


Risposta:

Ci sono varie possibilità per applicare correttamente i carichi in un vincolo esterno.

Da in Realität das Lager auch nicht punktförmig ist, bietet sich zur Lasteinleitung eine starre Fläche mit der Größe des Lagers an. Auch die Verwendung von Starrstäben oder Kopplungen ist geeignet.

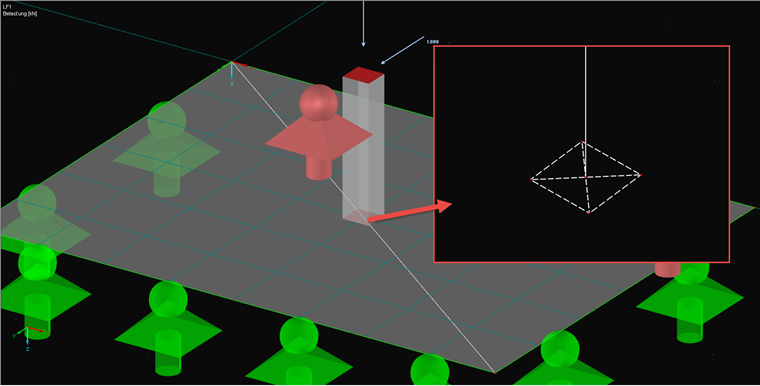

Im Bild ist ein Beispiel dargestellt, bei dem ein Stab in der Mitte einer Fläche die Last übergeben soll. Hier wurde der Übergang mit einem Rahmen aus Starrstäben modelliert. Alternativ kann auch eine starre Fläche verwendet werden. Zu beachten ist aber, das für die Übertragung von Momenten ein Kreuz aus Starrstäben verwendet werden sollte.
