FAQ 002328 FR 1 décembre 2017

Thomas Günthel Modélisation & Structure RFEM

Comment puis-je éviter les singularités aux charges ponctuelles?

Réponse

Afin de pouvoir lancer les charges proprement en stockage, les possibilités sont nombreuses.

Étant donné qu'en réalité, le roulement n'est pas en forme de point, une surface rigide de la taille du roulement se prête ici à l'introduction de la charge. L'utilisation de tiges ou d'accouplements rigides convient ici.

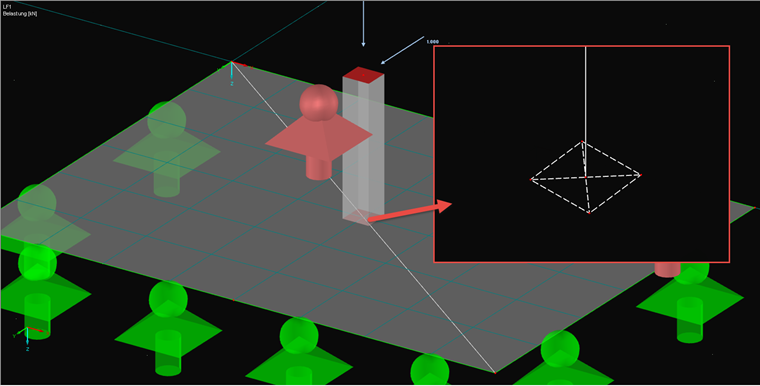

La figure 1 montre un exemple dans lequel une barre au milieu d'une surface devrait transférer la charge. Ici, la transition a été modélisée avec un cadre composé de tiges rigides. Alternativement, une surface rigide peut être utilisée. Il convient toutefois de noter que, pour la transmission des moments, il convient d'utiliser une croix de tiges rigides.

Mots-clés

Singularité charge ponctuelle
