Jak se mohu vyhnout singularitám při bodovém zatížení?

Odpověď

Aby bylo možné čistě zahájit zatížení při skladování, existují různé možnosti.

Vzhledem k tomu, že ložisko ve skutečnosti také není bodové, tuhý povrch s velikostí ložiska se zde hodí k zavedení zátěže. Zde je vhodné použít tuhé tyče nebo spojky.

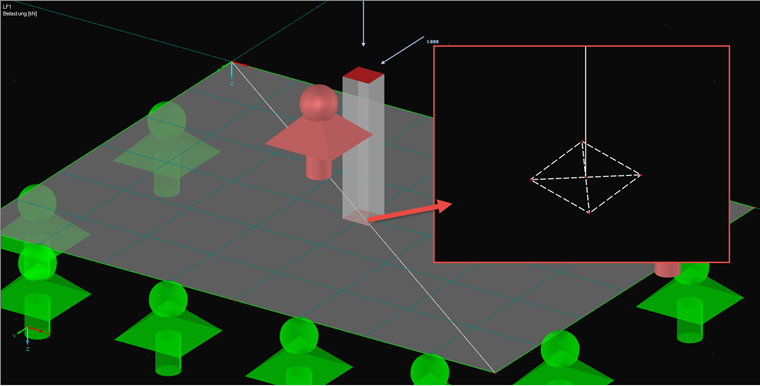

Obrázek 1 ukazuje příklad, ve kterém má tyč uprostřed povrchu přenášet zatížení. Přechod byl modelován rámem z tuhých tyčí. Alternativně může být použit pevný povrch. Je však třeba poznamenat, že pro přenos momentů by měl být použit kříž tuhých tyčí.
