При расчете угла стены или конца стены по норме DIN EN 1992‑1‑1 в модуле RF ‑ PUNCH Pro нет необходимости вводить отдельно противодействующее давление грунта.
Вопрос
Почему для расчета на продавливание плиты перекрытия нельзя задать «благоприятно действующее контактное напряжение грунта» на углу или на конце стены? Где можно найти подходящий способ ввода?
Нагрузку продавливания можно определить из единичной нагрузки (от колонны/нагрузки/узловой опоры) и сглаженного или несглаженного распределения поперечной силы вдоль контрольного периметра, или она может быть задана пользователем.
Поскольку модуль полностью интегрирован в программу RFEM, нам известны все узлы продавливания на поверхности-ориентире. Таким образом, вы можете проверить наличие коллизий определенных периметров с периметрами соседних колонн.
После открытия модуля, будут предустановлены материалы и толщины поверхности, определенные в RFEM. Узлы для расчета распознаются автоматически, но могут быть также изменены пользователем.
Можно учесть отверстия в области с риском продавливания. Отверстия могут быть перенесены из RFEM или заданы только в RF-PUNCH Pro, поэтому они не влияют на жесткость модели RFEM.
Параметрами продольной арматуры являются количество и направление слоев, а также защитный слой бетона, указанный отдельно для верхней и нижней части плиты для каждой поверхности.
Следующее окно позволяет задать всю дополнительную информацию для узлов продавливания.

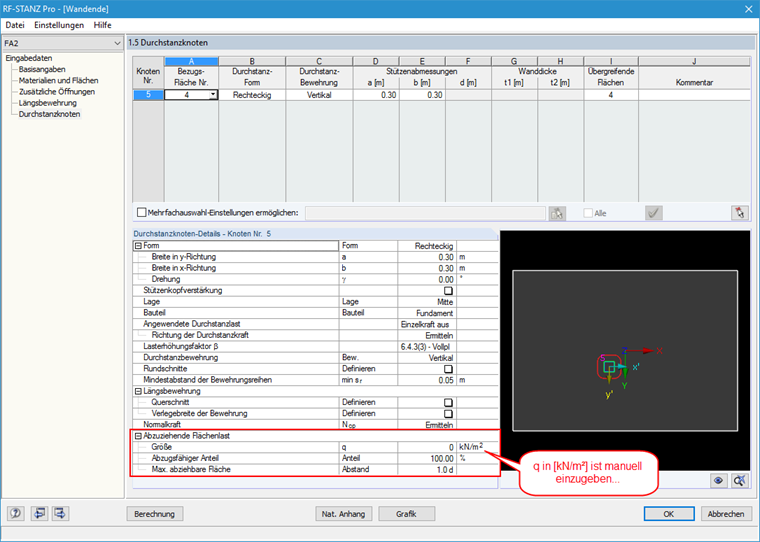

Модуль распознает положение продавливающего узла и автоматически устанавливает, находится ли он в центре плиты, на краю плиты или в углу плиты.
Кроме того, можно задать продавливающую нагрузку, коэффициент приращения нагрузки β и существующую продольную арматуру. По желанию можно активировать минимальные моменты для нахождения требуемой продольной арматуры и увеличения капители колонны.
Для облегчения ориентации, плита всегда отображается с соответствующим узлом продавливания. Вы также можете открыть расчетную программу HARFEN, немецкого производителя армированных поперечными элементами жесткости. Все данные RFEM могут быть импортированы в эту программу для дальнейшей простой и эффективной обработки.
- Импорт соответствующей информации и результатов из программы RFEM
- Интегрированная, редактируемая база данных материалов и сечений
- Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
- DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
- ÖNORM B 1992-1-1:2018-01 (Австрия)
- NBN EN 1992-1-1 ANB:2010 (Бельгия)
- BDS EN 1992-1-1:2005/NA:2011 (Болгария)
- EN 1992-1-1 DK NA:2013 (Дания)
- NF EN 1992-1-1/NA:2016-03 (Франция)
- SFS EN 1992-1-1/NA:2007-10 (Финляндия)
- UNI EN 1992-1-1/NA:2007-07 (Италия)
- LVS EN 1992-1-1:2005/NA:2014 (Латвия)
- LST EN 1992-1-1:2005/NA:2011 (Литва)
- MS EN 1992-1-1:2010 (Малайзия)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
- NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
- PN EN 1992-1-1/NA:2010 (Польша)
- NP EN 1992-1-1/NA:2010-02 (Португалия)
- SR EN 1992-1-1:2004/NA:2008 (Румыния)
- SS EN 1992-1-1/NA:2008 (Швеция)
- SS EN 1992-1-1/NA:2008-06 (Сингапур)
- STN EN 1992-1-1/NA:2008-06 (Словакия)
- SIST EN 1992-1-1:2005/A101:2006 (Словения)
- UNE EN 1992-1-1/NA:2013 (Испания)
- CSN EN 1992-1-1/NA:2016-05 (Чехия)
- BS EN 1992-1-1:2004/NA:2005 (Великобритания)
- TKP EN 1992-1-1:2009 ( Беларусь )
- CYS EN 1992-1-1:2004/NA:2009 (Кипр)
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Разумная и полная настройка входных параметров по умолчанию
- Расчет на продавливание колонн, концов и углов стен
- Возможность расположения увеличенной капители колонны
- Автоматическое распознавание положения продавливающего узла из модели RFEM
- Распознание кривых или кривых в качестве границ контрольного контура
- Автоматический учет всех отверстий в плите, заданных в модели RFEM
- Структура и графическое изображение контрольного контура перед началом расчета
- Качественный определение арматуры от продавливания
- Дополнительный расчет с несглаженным напряжением сдвига по контрольному периметру, который соответствует фактическому распределению напряжения сдвига в модели КЭ
- Определение коэффициента приращения нагрузки β с помощью полностью пластичного распределения сдвига в качестве постоянных коэффициентов по норме EN 1992‑1‑1, п. 6.4.3 (3), согласно EN 1992-1-1, рис. 6.21N или по пользовательской спецификации
- Внедрение расчетного программного обеспечения от Halfen, производителя армирования в области жесткости
- Численное и графическое изображение результатов (3D, 2D, и по сечениям)
- Расчет на продавливание с арматурой от продавливания или без нее
- Возможность учета минимальных моментов по норме EN 1992-1-1 при определении продольной арматуры
- Расчет продольной арматуры
- Полная интеграция результатов в протокол результатов RFEM
После расчета четко отображаются проверки на продавливание со всеми подробностями результатов, что позволяет гарантировать отслеживаемость в любое время. Подробно представлены предусмотренные и допустимые касательные напряжения для расчета прочности плиты на сдвиг, а также различные периметры и коэффициенты армирования. При необходимости, изображается поясняющая записка.
В следующем окне результатов указана требуемая продольная арматура и арматура на продавливание для каждого анализируемого узла. Также доступна пояснительная графика. Результаты расчета можно наглядно отобразить со значениями в рабочем окне. Более того, вы можете добавить все таблицы результатов и графику в общий протокол результатов RFEM, что гарантирует связную документацию.
