1. grudnia 2017

FAQ 002348 PL

Moduły dodatkowe

RF-PUNCH Pro

Dlaczego nie można określić "korzystnego naprężenia podeszwy" dla obliczeniowego ścinania płyty stropowej w narożu ściennym lub przy końcu ściany? Gdzie jest dostępna opcja wprowadzania?

Odpowiedź

Podczas projektowania naroża ściennego lub zakończenia ściennego w RF-PUNCH Pro zgodnie z DIN EN 1992-1-1 nie ma potrzeby wprowadzania osobno przeciwdziałającego ciśnienia gruntu.

Powód:
Moduł wyznacza obciążenie punktowe dla obliczeń w narożu ściennym lub na końcu ściany od włączenia sił tężnych na obwodzie krytycznym.
W ten sposób część ciśnienia gruntu na obwodzie krytycznym nie jest wykorzystywana do określenia siły wytłaczania, więc nie jest konieczne odliczanie jej osobno.
Życzę wielu miłych chwil i sukcesów w pracy z programami Dlubal.
Sytuacja wygląda inaczej w przypadku analizy wykrawania pojedynczej kolumny.

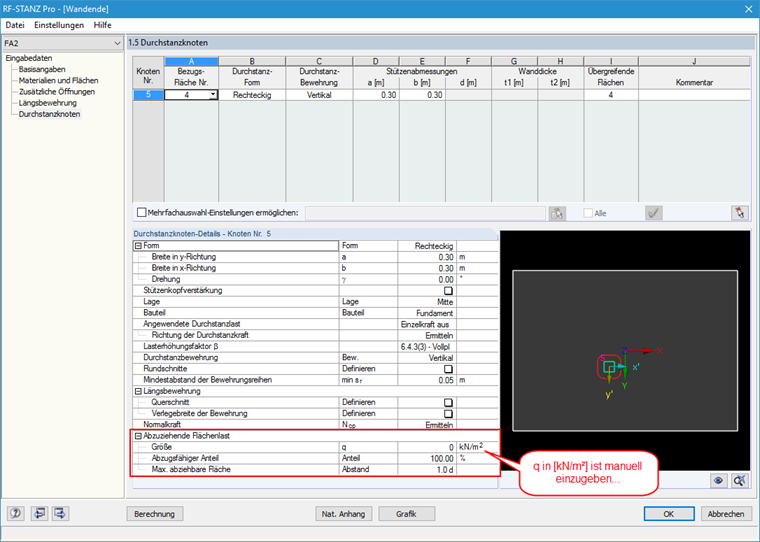

Siła standardowa przecięcia Supb jest domyślnie stosowana dla obciążenia wykrawaniem. W tym przypadku można określić nacisk gruntu pod podłogą lub płytę fundamentową. Opcje wprowadzania znajdują się w tabeli 1.5 modułu dodatkowego RF-PUNCH Pro.
Życzę wielu miłych chwil i sukcesów w pracy z programami Dlubal.
Wielkość obciążenia powierzchniowego, jaką należy odjąć, można wyznaczyć w programie RFEM, obliczając naprężenie kontaktowe σZokreślane na podstawie decydującego przypadku obciążenia lub kombinacji miarodajnej i wprowadzane ręcznie w module w oknie 1.5.
