Resposta:
Ao dimensionar um canto de parede ou uma extremidade de parede de acordo com a DIN EN 1992-1-1 no RF-PUNCH Pro, não é necessário introduzir a pressão contrária do solo separadamente.
Motivo:
O módulo determina a carga de punçoamento para o dimensionamento no canto da parede ou no final da parede a partir da integração das forças de corte no perímetro de controlo básico.
Assim, a parte da pressão do solo dentro do perímetro básico de controlo não é utilizada para a determinação da força de punçoamento, pelo que não é necessário deduzi-la separadamente.
A situação é diferente se analisar o punçoamento de um único pilar.

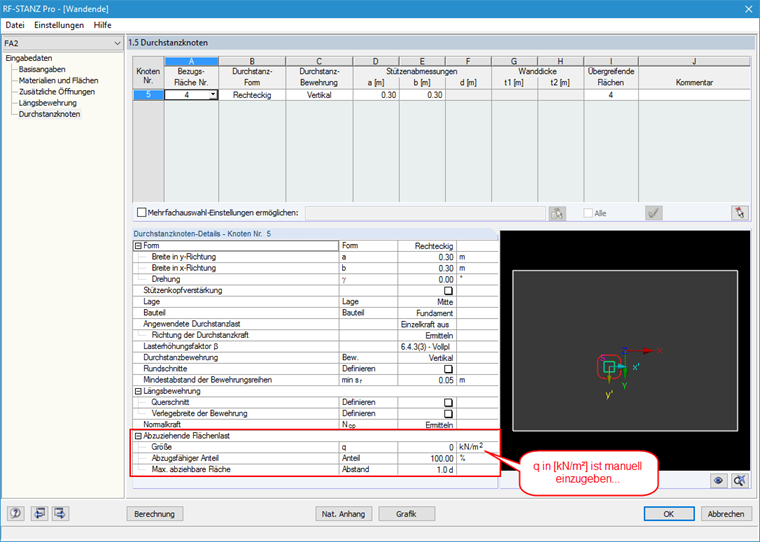

Neste caso, a força axial do pilar é aplicada à carga de punçoamento por defeito. No entanto, isso permite especificar a pressão do solo por baixo do piso ou da laje de fundação. Pode encontrar esta opção de entrada na janela 1.5 do módulo adicional RF-PUNCH Pro.
O tamanho da carga de superfície a ser deduzida pode ser determinado no RFEM através da avaliação da tensão de contacto σZpode ser determinado a partir do caso ou combinação de carga determinante e introduzido manualmente na janela 1.5 do módulo adicional.
