在 RF-PUNCH Pro 中按照 DIN EN 1992-1-1 进行墙角或墙端部设计时,不需要单独输入土压力。
问题
为什么在板的冲切设计中不能指定墙角或墙端的“有利地基接触应力”? 在哪里可以找到输入选项?
回复:
原因:
该模块通过在基本控制周长中的剪力积分来确定墙角或墙端设计的冲切荷载。
因此,基本控制周长内的土压力部分并不用于确定冲切力,因此无需单独扣除。
分析单柱冲切时,情况就不同了。

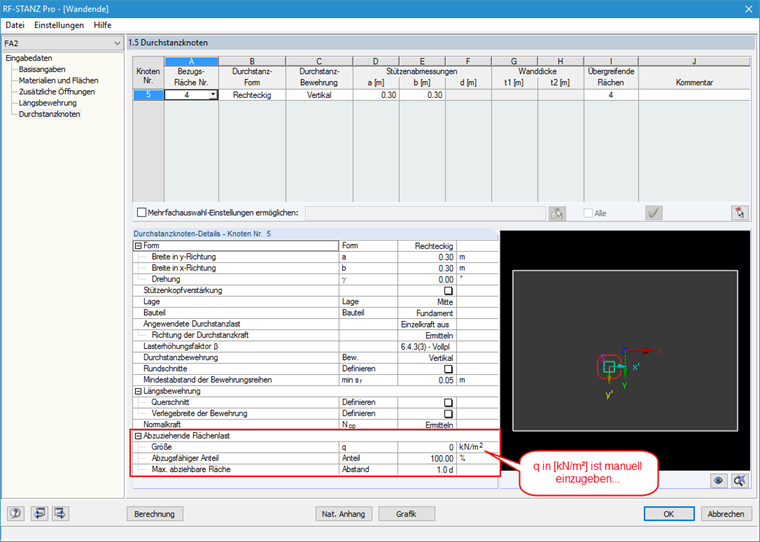

在这种情况下,柱子的轴力默认作用在冲切荷载上。 但是,这允许您指定楼板或基础板下的土压力。 您可以在附加模块 RF‑PUNCH Pro 的窗口 1.5 中找到该输入选项。
在 RFEM 中通过计算接触应力 σ 来确定要扣除的面荷载的大小[SCHOOL.ZIP]荷载工况可以由主导荷载工况或组合确定,然后在附加模块的窗口 1.5 中手动输入。
