Proč nelze v rohu nebo na konci stěny zadat "příznivě působící kontaktní napětí" pro posouzení základové desky na protlačení? Kde mohu najít možnost zadání?

Často kladené dotazy (FAQ)

Zpět na FAQ

1584x

002348

2.1.2020

Dotaz

Proč nelze v rohu nebo na konci stěny zadat "příznivě působící kontaktní napětí" pro posouzení základové desky na protlačení? Kde mohu najít možnost zadání?

Odpověď:

Při posuzování rohu nebo konce stěny podle DIN EN 1992-1-1 v přídavném modulu RF -PUNCH Pro nemusí být protilehlé tlaky v zemině zadávány zvlášť.

Důvod:

Modul stanoví zatížení pro protlačení pro posouzení v rohu stěny nebo na jejím konci na základě integrace smykových sil v základním kontrolovaném obvodu.

Tímto způsobem se část tlaku v základové půdě v základním kontrolovaném obvodu stejně nepoužívá pro výpočet protlačovací síly, takže není nutné ji odečítat odděleně.

Jiná situace je, pokud posoudíme protlačení na jednom sloupu.

V tomto případě se normálová síla sloupu aplikuje standardně na zatížení pro protlačení. Lze tak ovšem stanovit tlak v základové spáře pod základovou deskou. Tuto možnost zadání najdete v dialogu 1.5 přídavného modulu RF -PUNCH Pro.

Velikost zatížení plochy, které se má odečíst, lze v programu RFEM stanovit vyhodnocením kontaktního napětí σzlze z rozhodujícího zatěžovacího stavu nebo kombinace určit a zadat ručně v dialogu 1.5 přídavného modulu.

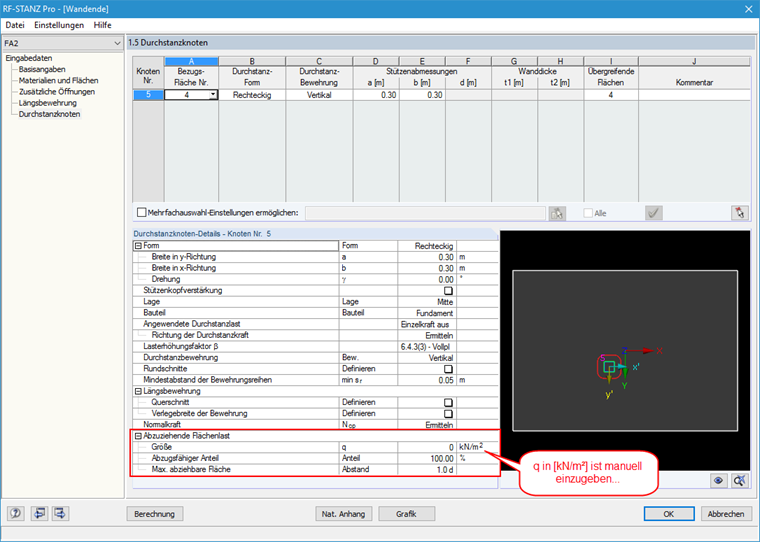

Dialog 1.5 Uzly protlačení
