1. diciembre 2017

002348

Módulos adicionales

RF-PUNCH Pro

¿Por qué no es posible especificar un "esfuerzo de contacto con el suelo que actúe favorablemente" en una esquina o extremo del muro para el diseño de punzonamiento de una losa de piso? ¿Dónde puedo encontrar la opción de entrada para esto?

Respuesta

Al diseñar una esquina de pared o un extremo de pared según DIN EN 1992‑1‑1 en RF ‑ PUNCH Pro, no es necesario introducir la presión del suelo contrarrestante por separado.

Razón:
El módulo determina la carga de punzonado para el diseño en una esquina de la pared o en un extremo de la pared a partir de la integración de las fuerzas de corte en el perímetro de control básico.
Por lo tanto, la parte de la presión del suelo dentro del perímetro de control básico no se utiliza para la determinación de la fuerza de punzonado de todos modos, por lo que no es necesario deducirla por separado.

La situación es diferente si analiza la cizalladura de una sola columna.

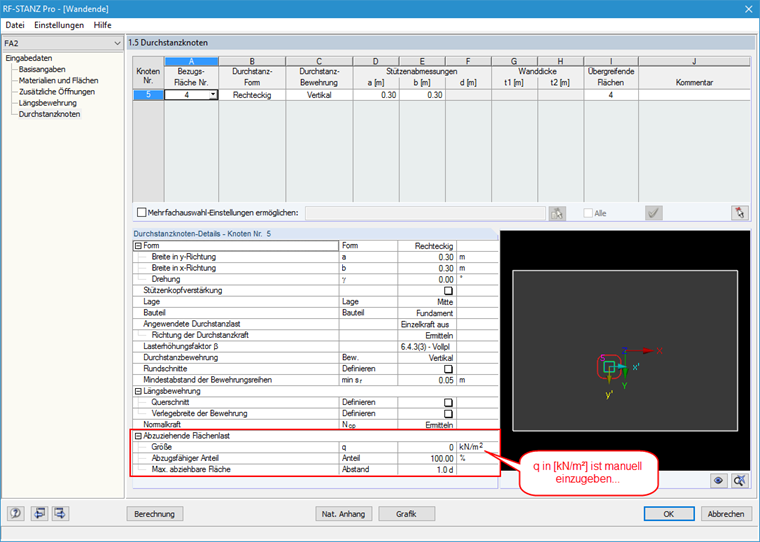

En este caso, la fuerza axial de la columna se aplica por defecto a la carga de punzonado. Sin embargo, esto le permite especificar la presión del suelo debajo del piso o losa de cimentación. Puede encontrar esta opción de entrada en la ventana 1.5 del módulo adicional RF ‑ PUNCH Pro.

El tamaño de la carga superficial a sustraer puede determinarse en RFEM evaluando la tensión de contacto σz , determinada a partir del caso de carga de gobierno o la combinación de gobierno e ingresada manualmente en la ventana 1.5 del módulo adicional.

Palabras clave

PUNCH PUNCH Pro Presión del suelo Tensiones de contacto Sigma z Esquina de pared Extremo de pared Perforando
