Как поделить поверхность в RFEM?

Ответ

RFEM предлагает два способа разделить поверхности:

1) Разделенная поверхность

Требования к расщеплению поверхности равномерно, что она имеет четыре стороны и является выпуклой; Другими словами, ни один из четырех внутренних углов не может превышать 180 °.

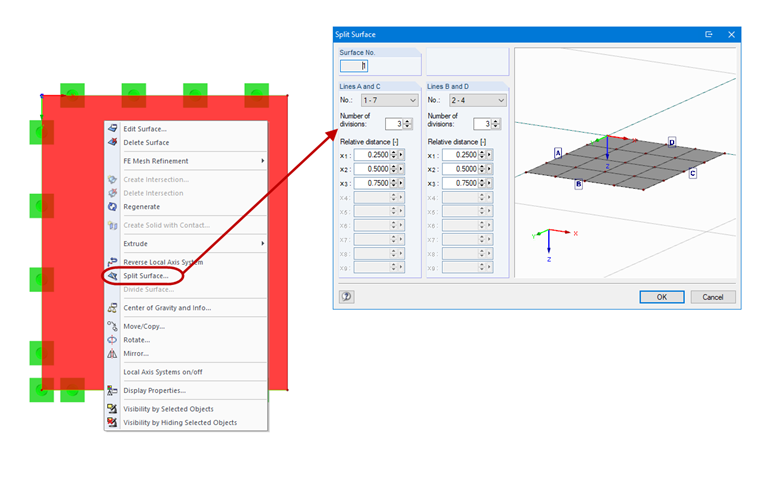

Доступ к данной функции осуществляется щелчком правой кнопки мыши на поверхности и выбором раздела «Разделить поверхность». В соответствующем диалоговом окне «Разделить поверхность», вводится количество дроблений в каждом направлении и отдельные относительные расстояния (см. Рисунок 1).

2) Разделить поверхность

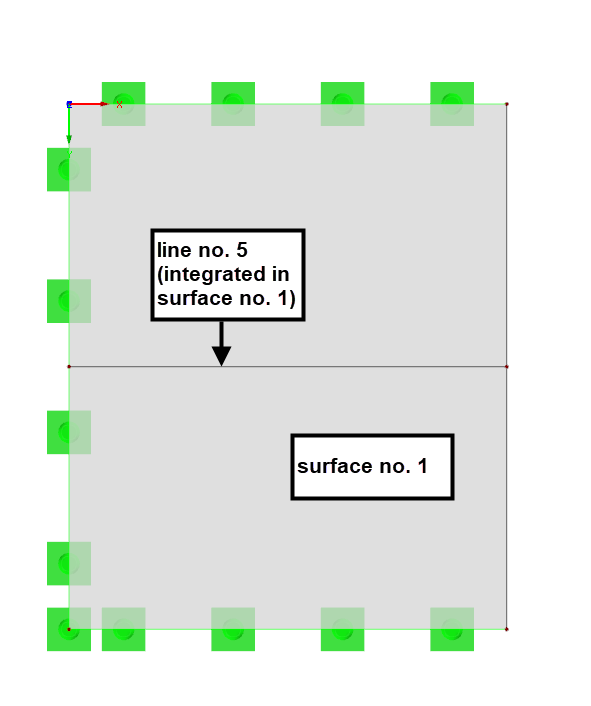

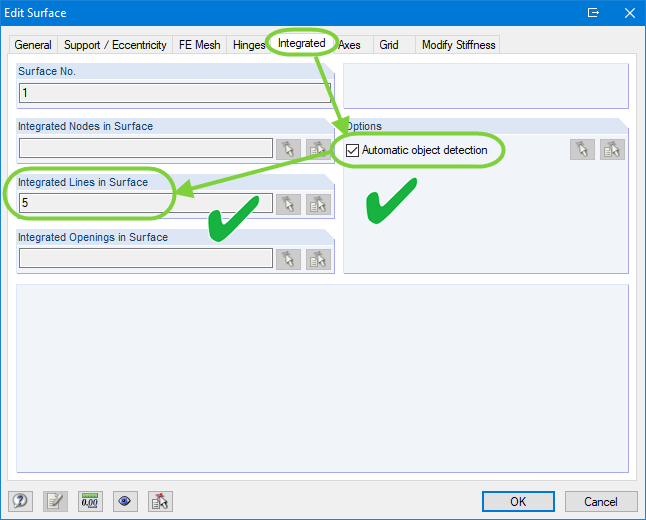

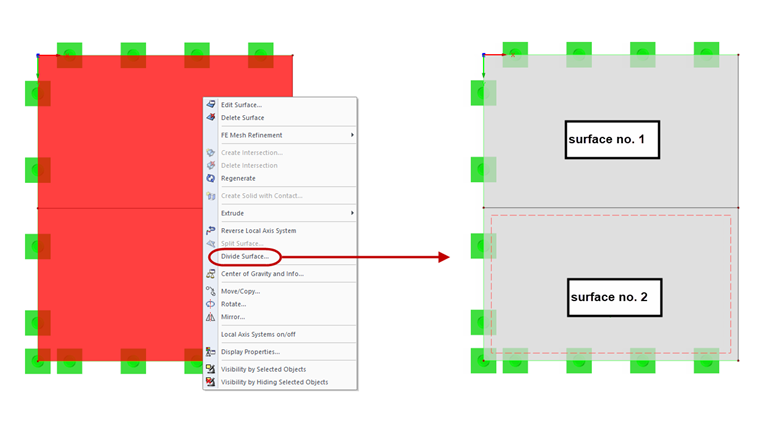

Если линии урисованы внутри плоскости поверхности, они могут быть использованы для разделения поверхности (см. Рисунок 2). Сначала вы должны проверить, интегрированы ли линии дробления в поверхность. Как правило, это происходит из-за автоматического обнаружения объектов (см. Рисунок 3). Затем, щелкните правой кнопкой мыши на поверхности и выберите «Разделить поверхность», чтобы использовать требуемую функцию (см. Рисунок 4).
