FAQ 002362 CS 7. května 2018

Modelování | Konstrukce RFEM

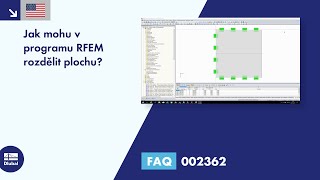

Jak můžu rozdělit povrch v RFEMu?

Odpověď

Pro rozdělení ploch nabízí RFEM dvě možnosti:

1) Rozdělte povrch rovnoměrně

Předpokladem rovnoměrného rozdělení povrchu je, že je čtyřstranný a konvexní, to znamená, že žádný ze čtyř vnitřních úhlů nesmí být větší než 180 °.
Kliknutím pravým tlačítkem myši na plochu a příkazem "Rozdělit plochu rovnoměrně" lze funkci vyvolat. Nakonec se do příslušného dialogu "Rozdělit oblast" zadá počet dělení na směr a také jednotlivé relativní vzdálenosti (viz obrázek 1).

2) Rozdělená plocha pomocí integrovaných čar

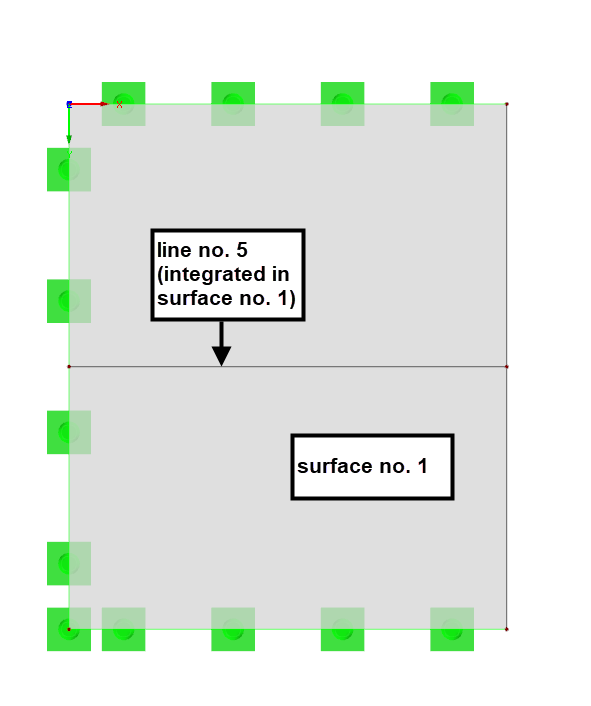

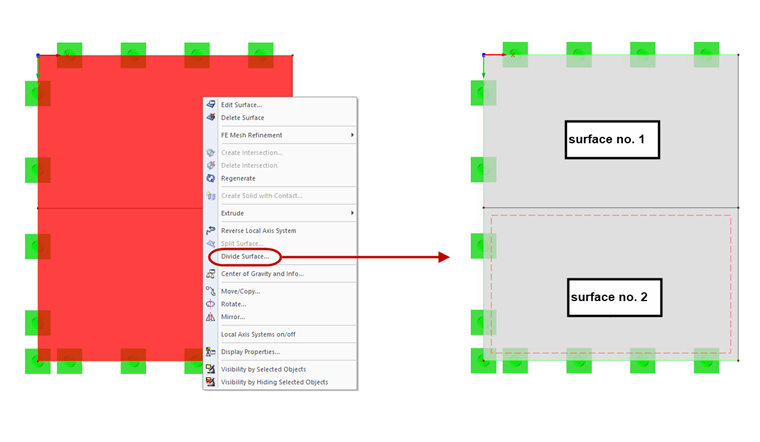

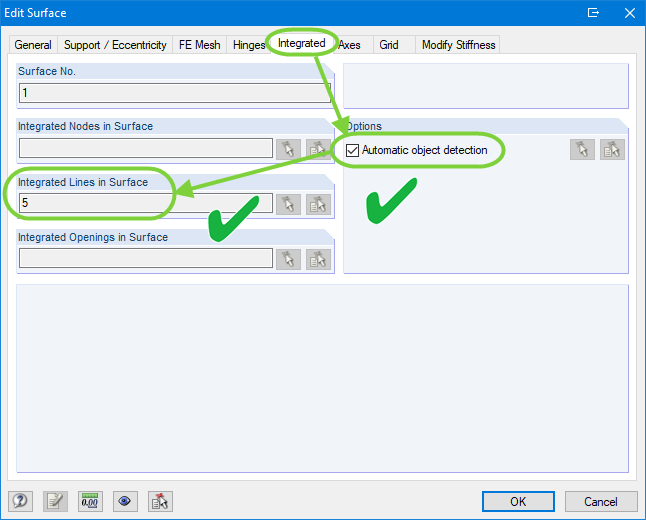

Pokud jsou čáry v rovině plochy nakresleny libovolně, může být plocha pomocí těchto čar rozdělena (viz obrázek 2). Nejdříve je třeba zkontrolovat, zda jsou dělicí čáry integrovány do oblasti, což je standardem pro automatické rozpoznávání objektů (viz obrázek 3). Požadovaná funkce se pak opět provede kliknutím pravým tlačítkem myši na plochu a příkazem "Rozdělit povrch pomocí integrovaných čar" (viz obrázek 4).

Klíčová slova

Plocha dělení dělení plochy linie
