Wie kann ich in RFEM eine Fläche teilen?

Antwort

Zur Teilung von Flächen bietet RFEM zwei Möglichkeiten:

1)  Fläche gleichmäßig teilen

Die Voraussetzung für eine gleichmäßige Teilung der Fläche ist, dass sie vierseitig und konvex ist, das heißt keiner der vier Innenwinkel darf größer als 180° sein.

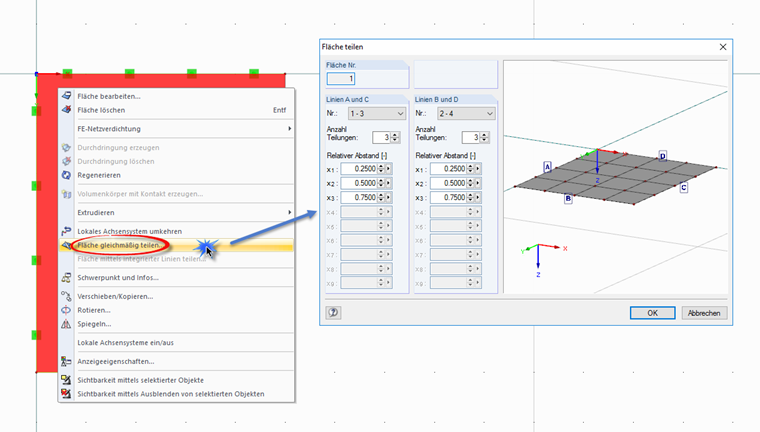

Per Rechtsklick auf die Fläche und dem Befehl "Fläche gleichmäßig teilen" kann die Funktion aufgerufen werden. In dem entsprechenden Dialogfenster "Fläche teilen" werden schließlich die Anzahl der Teilungen je Richtung sowie die einzelnen relativen Abstände eingegeben (siehe Bild 1).

2)  Fläche mittels integrierter Linien teilen

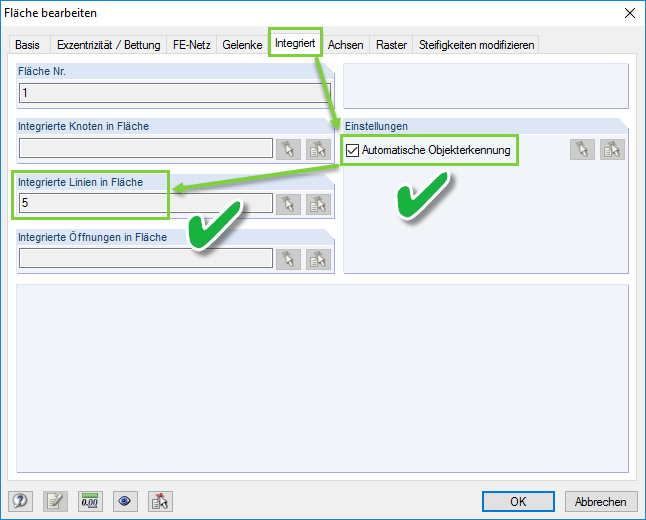

Sofern Linien beliebig innerhalb der Flächenebene gezeichnet sind, kann die Fläche mittels dieser Linien entsprechend geteilt werden (siehe Bild 2). Zunächst ist zu prüfen, ob die Teilungslinien in die Fläche integriert sind, standardmäßig ist dies durch die automatische Objekterkennung der Fall (siehe Bild 3). Anschließend wird die gewünschte Funktion wiederum per Rechtsklick auf die Fläche, sowie dem Befehl "Fläche mittels integrierter Linien teilen" durchgeführt (siehe Bild 4).

Schlüsselwörter

Fläche, teilen, Flächenteilung, Linie
