RFEM oferece duas opções para dividir superfícies:
Dividir superfície uniformemente
A condição para uma divisão uniforme da superfície é que ela seja quadrilateral e convexa, ou seja, nenhum dos quatro ângulos internos deve ser maior que 180°.

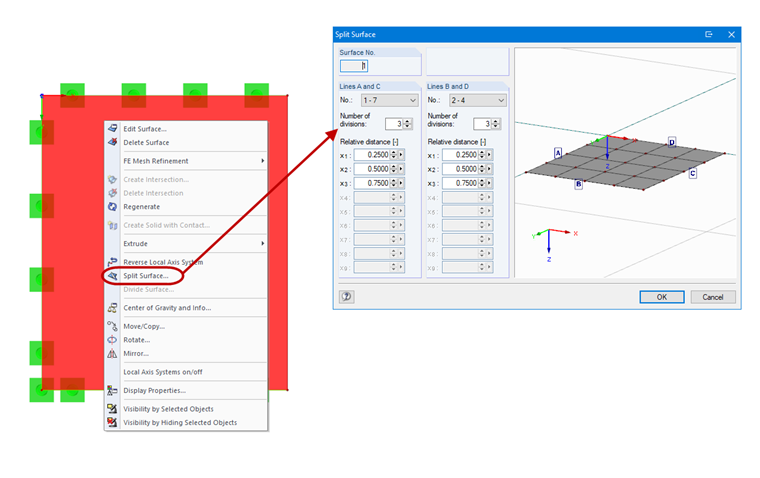

Ao clicar com o botão direito na superfície e selecionar o comando "Dividir superfície uniformemente", a função pode ser chamada. Na janela de diálogo correspondente "Dividir superfície", o número de divisões por direção, bem como as distâncias relativas individuais são inseridos.
Dividir superfície através de linhas integradas

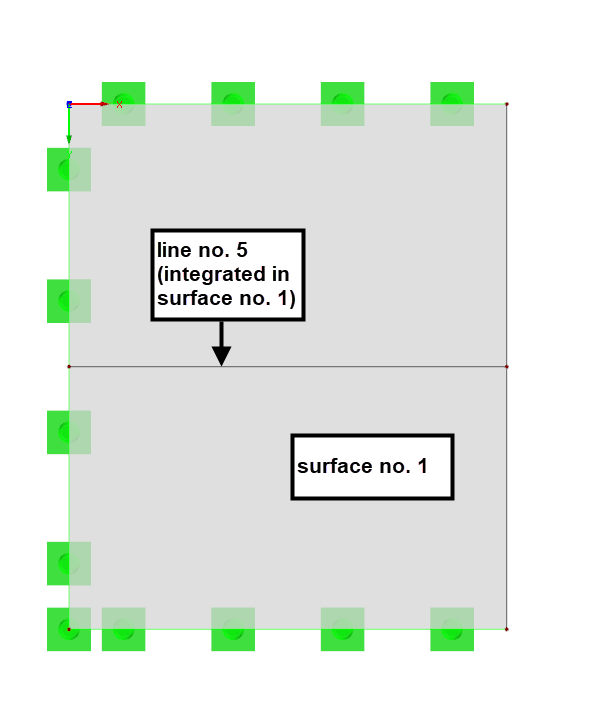

Desde que as linhas sejam desenhadas arbitrariamente dentro do plano da superfície, a superfície pode ser dividida de acordo com essas linhas.

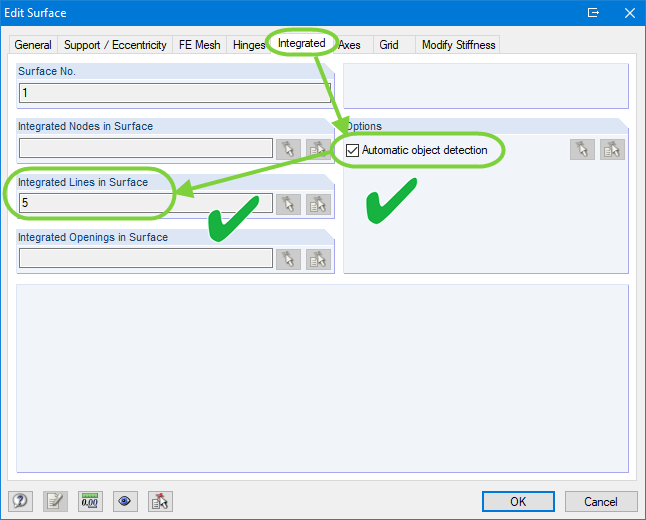

Primeiro, deve-se verificar se as linhas de divisão estão integradas na superfície; isso é feito automaticamente pelo reconhecimento automático de objetos.

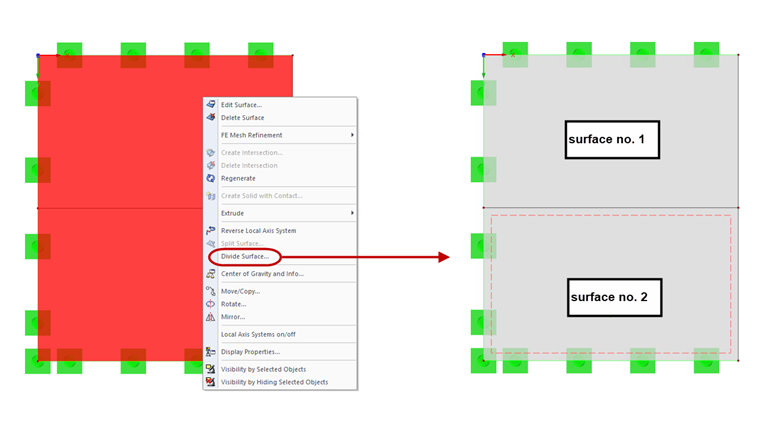

Em seguida, a função desejada é novamente realizada clicando com o botão direito na superfície e selecionando o comando "Dividir superfície através de linhas integradas".
