FAQ 002412 RU 14. февраля 2019

Markus Baumgärtel Моделирование | Конструкция RFEM

Как мне легче всего смоделировать и измерить скачок потолка с помощью RFEM?

Ответ

По сути, сначала нужно решить, является ли рассмотрение скачка покрытия в статической модели уместным или нет.

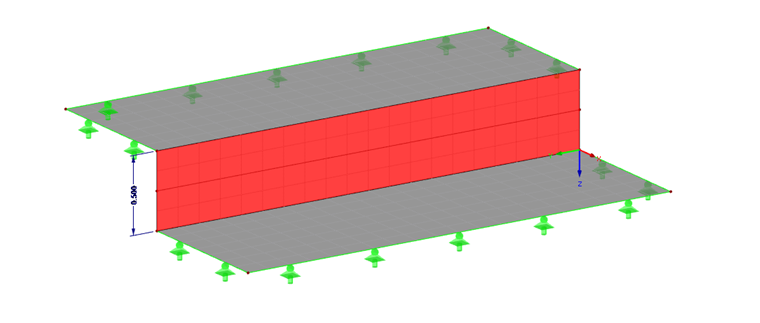

Если необходимо учитывать скачок в потолке при расчете внутренних сил, это можно изобразить в RFEM как модель поверхности (складывающаяся единица) (см. Рисунок 1). Получающиеся поверхности (горизонтальные поверхности потолков, вертикальные поверхности с вертикальным смещением) могут затем быть измерены с использованием поверхностей RF-BETON.

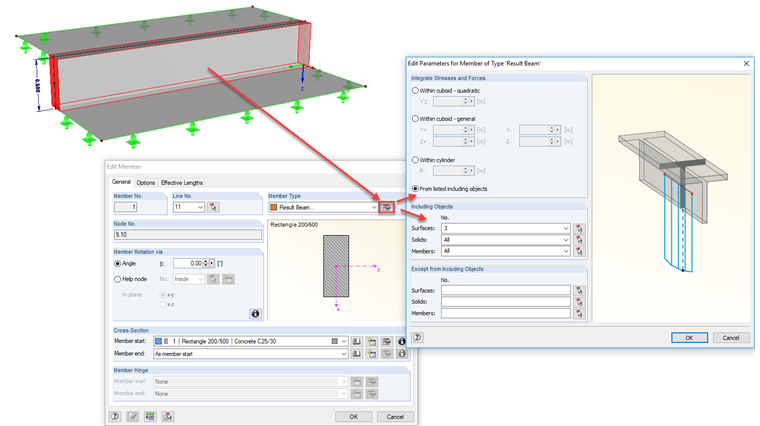

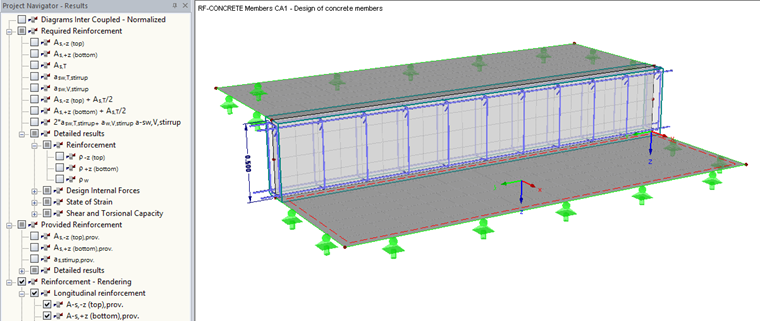

При желании вы также можете интегрировать размеры пересечения площадей, которые были определены в этом разрыве потолка, в размеры пней. Для этого рекомендуется использовать «строку результатов» (см. Рисунок 2). Размеры пней в строке результатов можно затем использовать для проектирования в элементах RF-CONCRETE (см. Рисунок 3).

Вы найдете дополнительную информацию о применении панели результатов для дизайна потолка на нашей домашней странице по следующим ссылкам.

Статья: Использование баров результатов в RFEM:


Статья: Проектирование ребер с использованием баров результатов:

Ключевые слова

Прыжок в потолок прыжок в высоту бар результатов ребра
