Pytanie

Jak zamodelować i zwymiarować płytę dwupoziomową w programie RFEM?

Odpowiedź:

Zasadniczo pojawia się pytanie, czy uwzględnienie płyty dwupoziomowej w modelu konstrukcyjnym jest istotne, czy nie.

Jeżeli płyta dwupoziomowa ma być uwzględniona w obliczeniach sił wewnętrznych, można ją odwzorować jako model powierzchniowy (konstrukcja z płyt zagiętych, patrz rysunek 01). Istnieją dwie powierzchnie poziome (stropy) i jedna pionowa (przesunięcie wysokości). Powierzchnie można następnie wymiarować w RF-CONCRETE Surfaces.

Opcjonalnie, występujące w płycie siły wewnętrzne można całkować również jako siły wewnętrzne w prętach. W tym celu zalecany jest pręt typu „belka wynikowa” (patrz rysunek 02). Siły wewnętrzne belek wynikowych można następnie wykorzystać do obliczeń w RF-CONCRETE Members (patrz Rysunek 03).

Więcej informacji na temat wykorzystania belek wynikowych do obliczeń stropu można znaleźć w dwóch artykułach technicznych w naszej Bazie informacji w sekcji Linki poniżej.

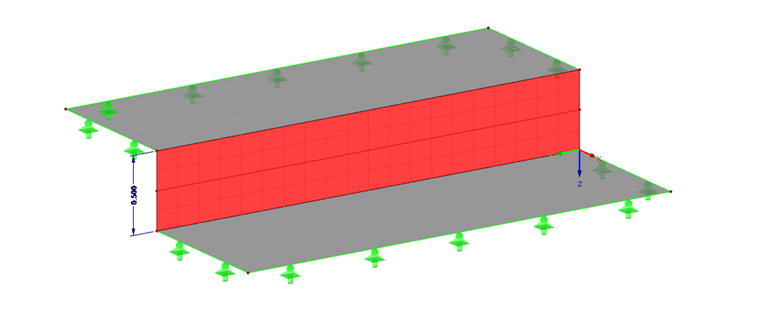

Model powierzchniowy płyty dwupoziomowej

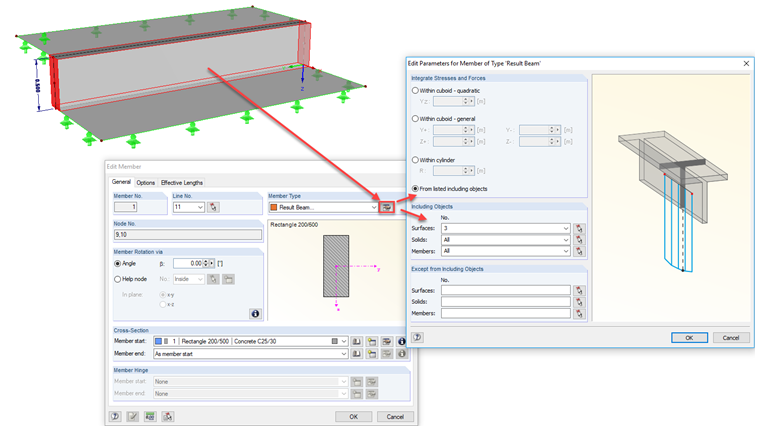

Definiowanie belki wynikowej

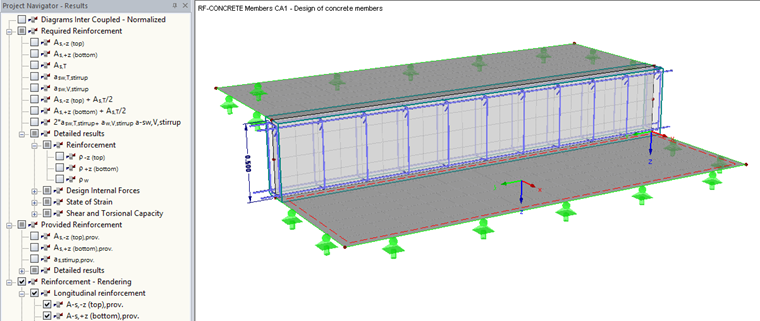

Zbrojenie belki wynikowej
