Dotaz

Jak mohu v programu RFEM modelovat a posoudit dvakrát zalomený strop?

Odpověď:

V zásadě vyvstává otázka, zda je zohlednění dvakrát zalomeného stropu ve statickém modelu relevantní, či nikoliv.

Pokud má být při výpočtu vnitřních sil zohledněn dvakrát zalomený strop, lze ho namodelovat jako plošný model (lomenicovou konstrukci, viz Obrázek 01). Vytvoří se dvě vodorovné plochy (desky) a jedna svislá plocha (odsazení na výšku). Plochy je poté možné posoudit pomocí přídavného modulu RF-CONCRETE Surfaces.

Volitelně lze vnitřní síly na ploše, které se vyskytují ve dvakrát zalomené desce, integrovat také jako vnitřní síly prutu. Zde je nutné doporučit typ prutu "Výsledkový prut" (viz Obrázek 02). Vnitřní síly výsledkového prutu pak můžeme použít pro posouzení v přídavném modulu RF-CONCRETE Members (viz Obrázek 03).

Další informace o použití výsledkových prutů pro posuzování najdete ve dvou odborných článcích naší databáze znalostí, které vyvoláte pomocí níže uvedených odkazů.

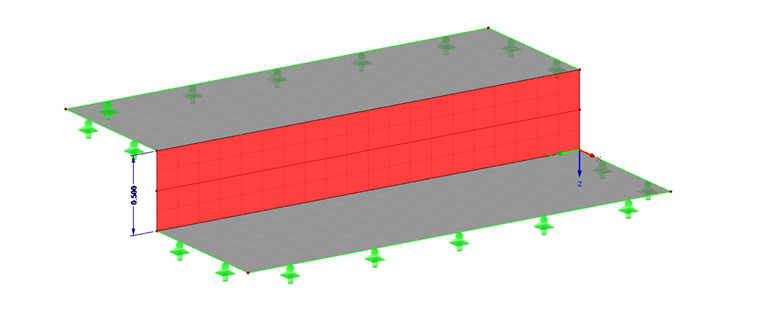

Plošný model dvakrát zalomeného stropu

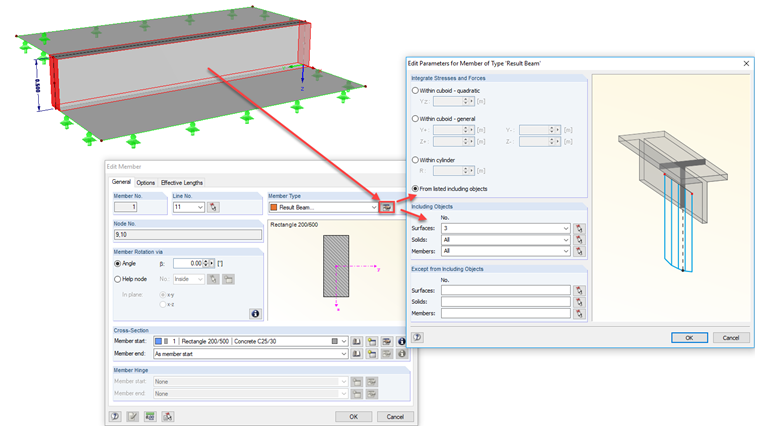

Zadání výsledkového prutu

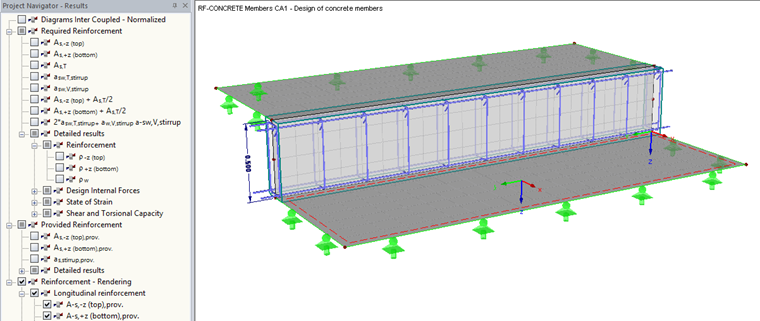

Výztuž výsledkového prutu
