如何使用RFEM轻松建模和测量天花板跳跃?

回答

基本上是在结构模型中对覆盖层跳跃的考虑是否相关。

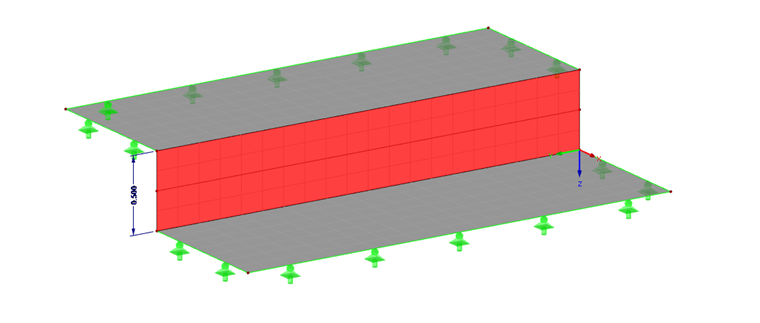

如果要在计算内力时考虑盖板的跳跃,可以将其建模为面模型(折叠工作)(见图01)。 创建两个水平面(天花板)和一个垂直面(高度偏移)。 这些面的尺寸可以使用RF-CONCRETE Surfaces来定义。

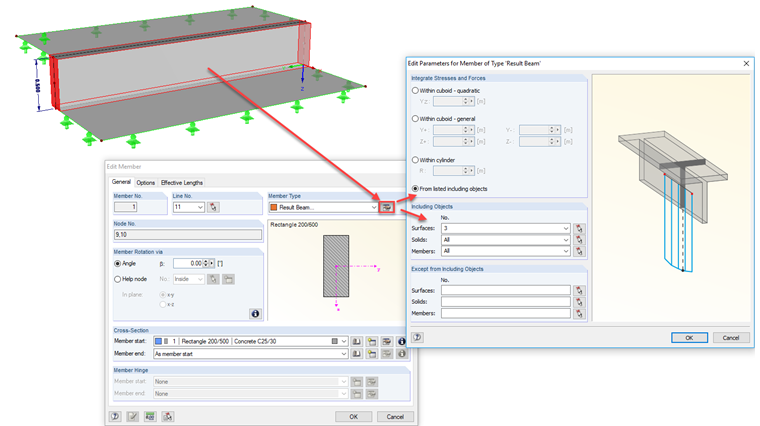

(可选)您可以将作为杆件内力的面内力作用于杆件内力。 为此建议使用杆件类型“结果梁”(见图02)。 在RF-CONCRETE Members中可以将结果梁的内力用于设计(见图03)。

有关在楼板设计中使用结果梁的更多信息,请参阅我们知识库中的两篇技术文章,您可以在下面的链接中找到这些文章。

关键词

天花板跳跃,高度跳跃,结果栏,肋骨
