Comment puis-je plus facilement modéliser et mesurer un saut de plafond avec RFEM?

Réponse

Fondamentalement, il faut d'abord décider si la prise en compte du saut de couverture dans le modèle statique est pertinente ou non.

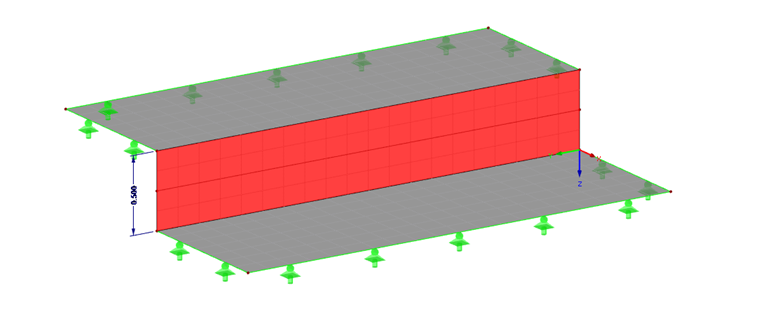

Si le saut dans le plafond doit être pris en compte lors du calcul des efforts internes, vous pouvez le décrire dans RFEM sous forme de modèle de surface (unité de pliage) (voir Figure 1). Les surfaces résultantes (surfaces horizontales des plafonds, surfaces verticales du décalage vertical) peuvent ensuite être dimensionnées à l'aide de surfaces RF-BETON.

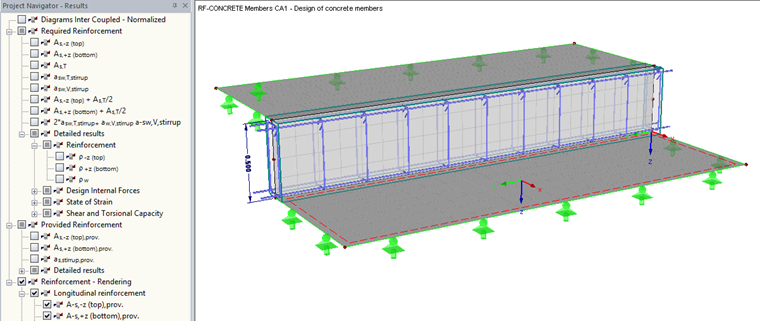

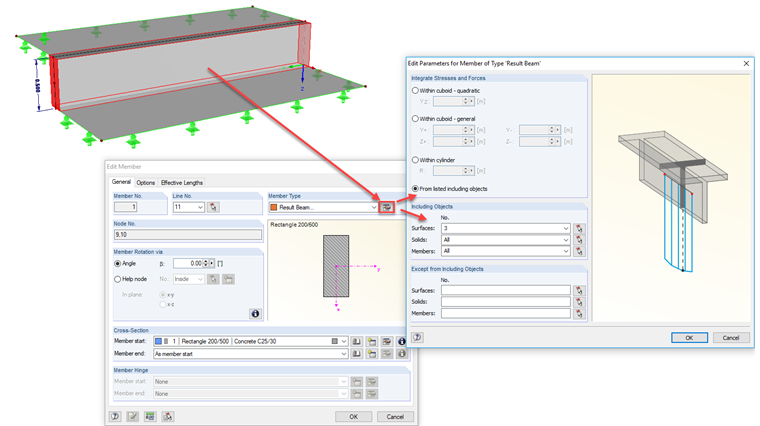

En option, vous pouvez également intégrer les tailles d'intersection de zone, qui ont été déterminées dans cette discontinuité de plafond, aux tailles de souche. Pour cela, il est recommandé d'utiliser une "barre de résultat" (voir image 2). Les tailles de souche de la barre de résultat peuvent ensuite être utilisées ultérieurement pour la conception dans les éléments RF-CONCRETE (voir la Figure 3).

Vous trouverez plus d'informations sur l'application de la barre de résultats pour la conception de plafond sur notre page d'accueil sous les liens suivants.

article: Utilisation des barres de résultats dans RFEM:


article: Conception des nervures à l'aide des barres de résultats:
