Как я могу смоделировать прорыв или большое отверстие в железобетонной балке и затем измерить его?

Ответ

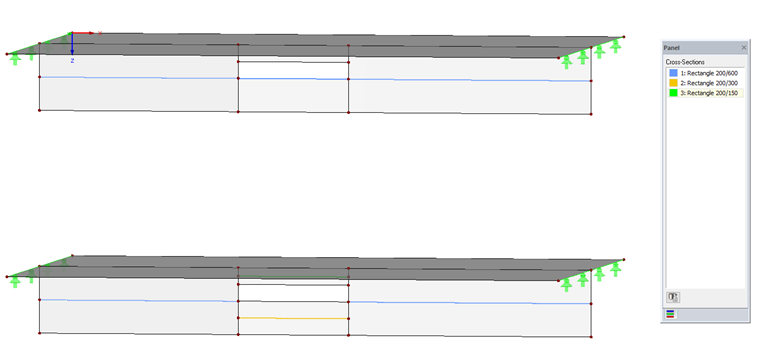

Часто модели можно моделировать с помощью результирующих стержней (см. Рис. 01). С помощью результирующей балки можно интегрировать внутренние силы поверхности и выводить их в качестве внутренних сил стержня. Дополнительным преимуществом является то, что расчетные балки с определением сечения могут быть также рассчитаны в дополнительном модуле RF-CONCRETE.

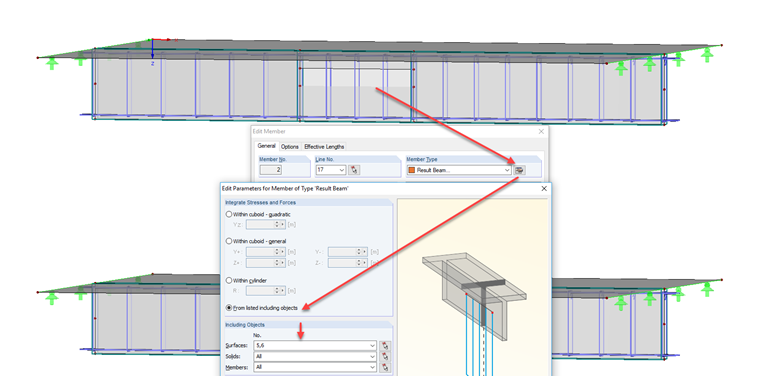

В верхней модели файла примера результирующая балка была расширена по всей длине балки (см. Рисунок 02). В нижней модели, с другой стороны, результирующие стержни были назначены точно каждой отдельной поверхности. Таким образом, мы получаем диаграммы результатов, показанные на рисунке 03.

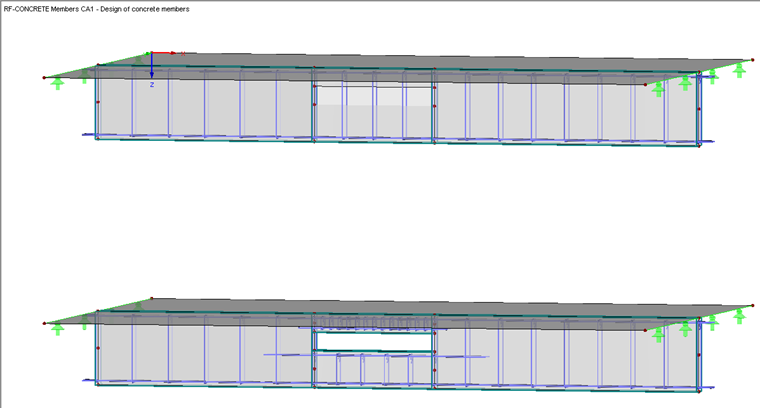

Согласно расчету в RF-CONCRETE, результатом являются чертежи арматуры, показанные на рисунке 04. Для верхней модели правильное распределение арматуры в области прорыва еще нужно скорректировать вручную. Однако в нижней модели арматура распределена в точности в соответствии с размерами сечения расчетных балок.

Вы также можете найти техническую статью в нашей Базе знаний, которую вы можете найти ниже для ссылок .

Ключевые слова

Прорыв Открытие железобетонной балки
