Comment modéliser une percée ou une grande ouverture dans une poutre en béton armé puis la dimensionner?

Réponse

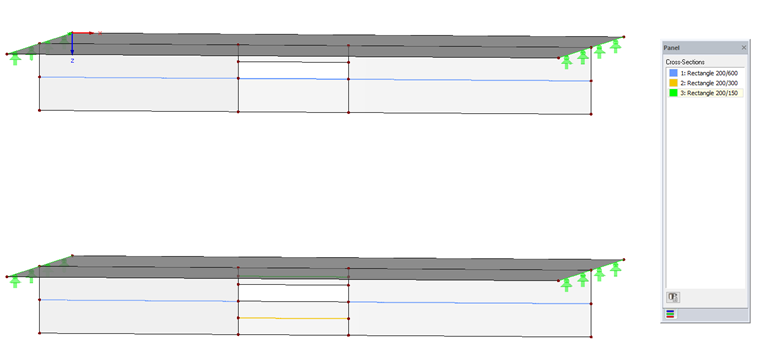

Pour la modélisation, il est souvent possible d'utiliser un modèle surfacique avec des barres de résultat (voir la Figure 01). La poutre résultante vous permet d'intégrer les efforts internes d'une surface et de les sortir comme des efforts internes de barre. Un avantage supplémentaire est que les poutres de résultat avec spécification d'une section peuvent également être calculées dans le module additionnel RF-CONCRETE Members.

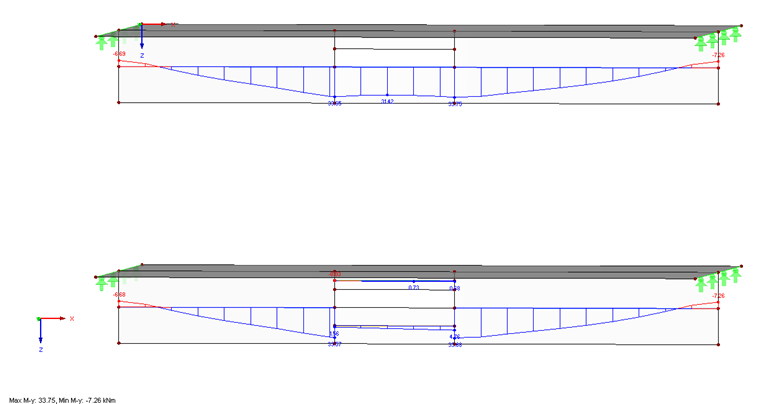

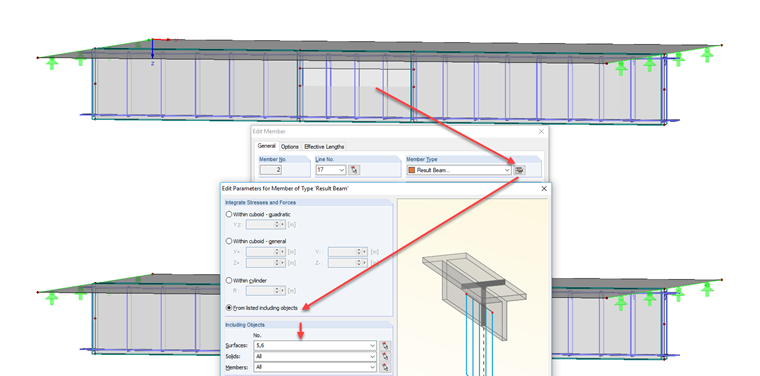

Dans le modèle supérieur du fichier d'exemple, la barre résultante a été étendue sur toute la longueur de la poutre (voir la Figure 02). D'autre part, dans le modèle inférieur, les barres résultantes ont été assignées à chaque surface individuelle. Nous obtenons les diagrammes de résultat de la Figure 03.

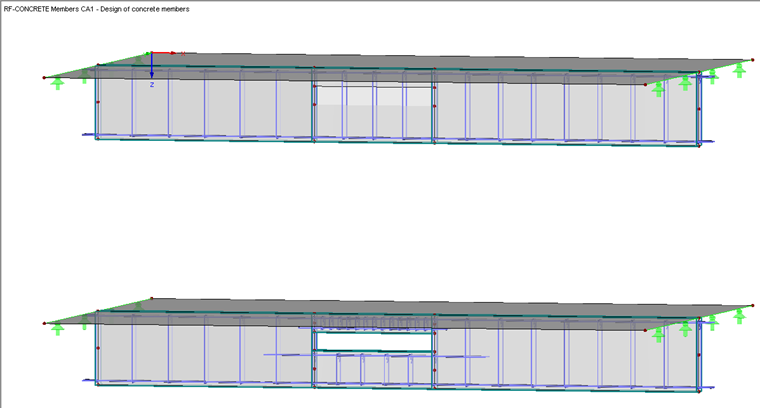

Selon la vérification dans les Éléments RF-CONCRETE, le résultat est le plan d'armatures présenté dans la Figure 04. Pour le modèle supérieur, la répartition correcte de l'armature dans la zone de percée doit encore être ajustée manuellement. Cependant, dans le modèle inférieur, l'armature est répartie exactement selon les dimensions de section des poutres de résultat.

À ce sujet, vous pouvez également trouver un article technique dans notre Base de connaissance, que vous trouverez ci-dessous pour les liens .

Mots-clés

Percée Ouverture de la poutre en béton armé
