Jak mohu modelovat průlom nebo velký otvor v železobetonovém nosníku a pak ho dimenzovat?

Odpověď

Pro modelování lze často použít plošný model s výsledkovými pruty (viz obrázek 01). Výsledkový prut umožňuje integrovat vnitřní síly plochy a vygenerovat je jako vnitřní síly prutu. Další výhodou je, že v přídavném modulu RF-CONCRETE Members lze také vytisknout výsledkové nosníky se zadaným průřezem.

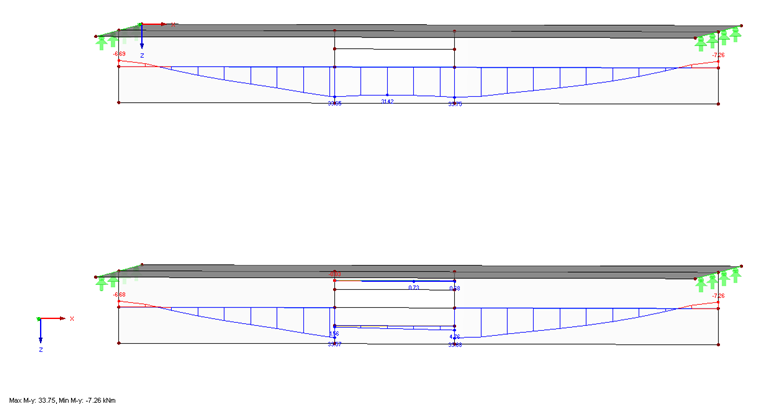

V horním modelu souboru příkladu se výsledkový prut prodloužil po celé délce nosníku (viz obrázek 02). V dolním modelu konstrukce jsme ovšem na druhé straně zadali přesně každou jednotlivou plochu. Získáme tak průběh výsledků, který vidíme na obrázku 03.

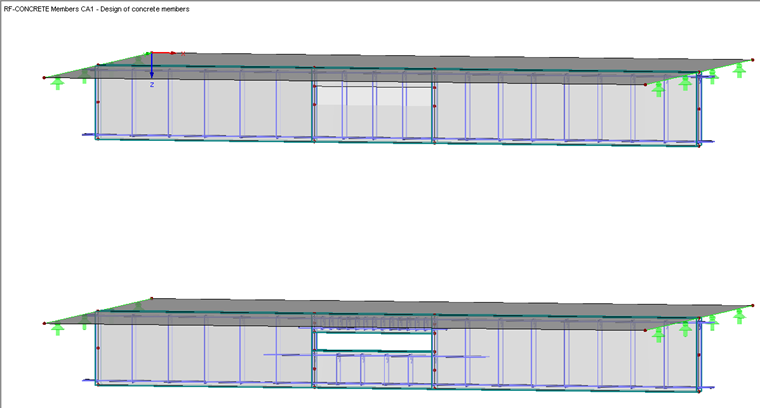

Podle posouzení v modulu RF-CONCRETE Members se jedná o výkresy výztuže uvedené na obrázku 04. U horního modelu je třeba ručně upravit správné rozdělení výztuže v oblasti průřezu. U spodního modelu je ovšem výztuž rozdělena přesně podle rozměrů průřezů výsledkových nosníků.

Na tomto tématu najdete také odborný článek v databázi znalostí, který naleznete v náhledu níže.

Klíčová slova

Průlom Otevření železobetonového nosníku
