Per la modellazione, di solito è adatto un modello di superficie con travi risultanti (vedere l'immagine 01). Con una trave risultante, le forze interne di una superficie possono essere integrate ed emesse come forze interne dell'asta. Un altro vantaggio è che è possibile progettare le travi risultanti con la specifica di una sezione trasversale nel modulo aggiuntivo RF‑CONCRETE Members.

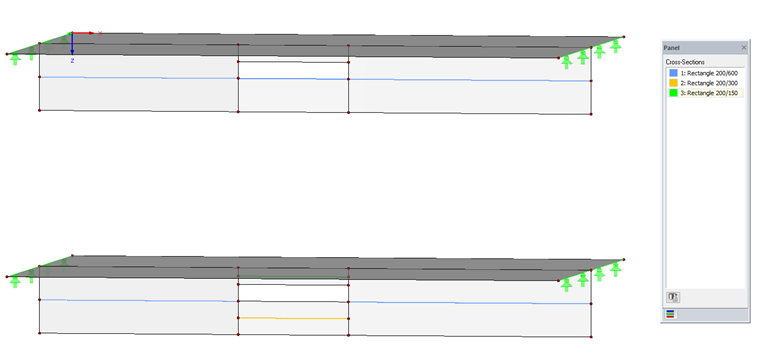

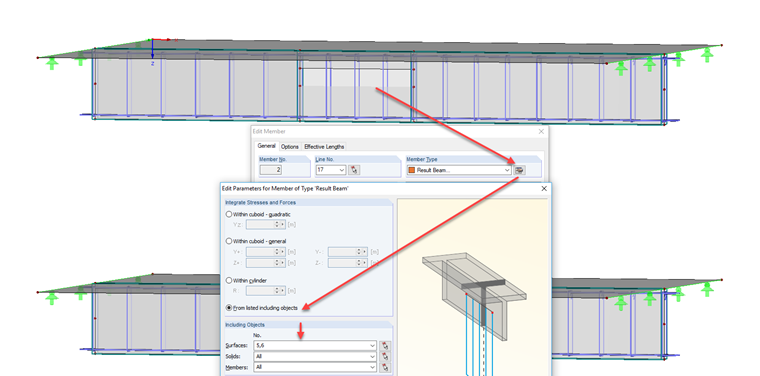

Nel modello superiore del file di esempio, la trave risultante è stata definita sull'intera lunghezza della trave (vedere l'immagine 02). Nel modello inferiore, invece, le travi risultanti sono state assegnate esattamente ciascuna alla singola area. Di conseguenza, si ottengono i diagrammi dei risultati mostrati nell'immagine 03.

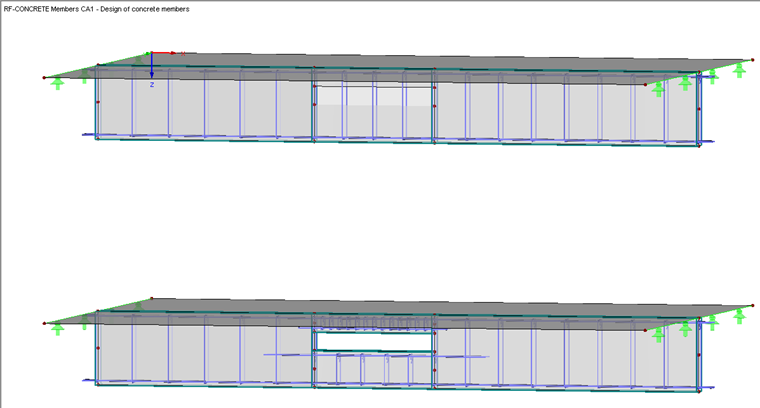

Il progetto in RF‑CONCRETE Members risulta nei disegni dell'armatura mostrati nell'immagine 04. Per il modello superiore, la corretta distribuzione dell'armatura nell'area dell'apertura dovrebbe ancora essere regolata manualmente. Nel modello inferiore, tuttavia, l'armatura è distribuita esattamente in base alle dimensioni della sezione trasversale delle travi risultanti.
C'è un articolo tecnico su questo argomento nella nostra Knowledge Base, che puoi trovare sotto i link.
