回复:

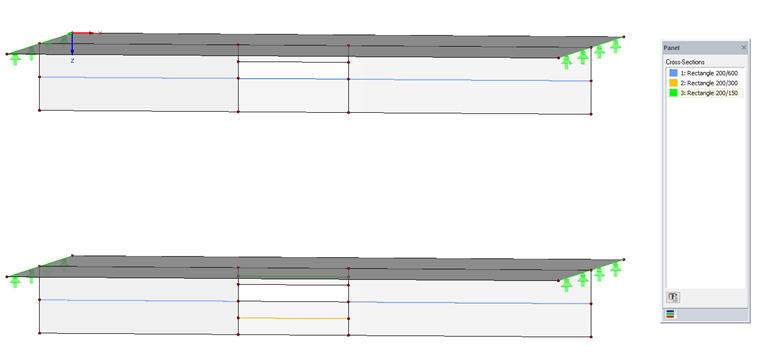

对于建模，带有结果杆的面模型通常是合适的（见图 01）。 Mit einem Ergebnisstab können die Schnittgrößen einer Fläche aufintegriert und als Stabschnittgrößen ausgegeben werden. Ein weiterer Vorteil besteht darin, dass Ergebnisstäbe mit der Vorgabe eines Querschnitts auch im Modul RF-BETON Stäbe bemessen werden können.

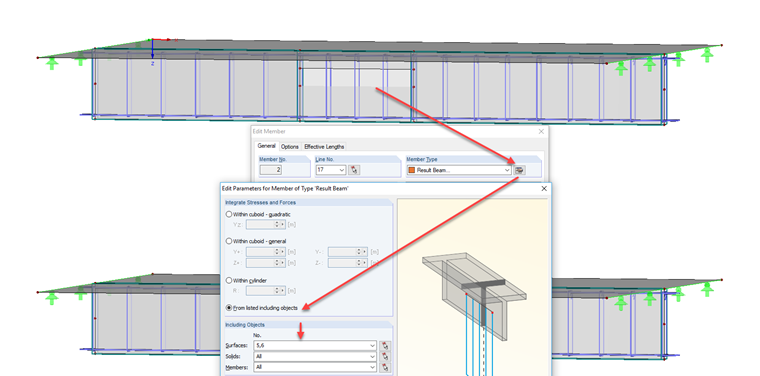

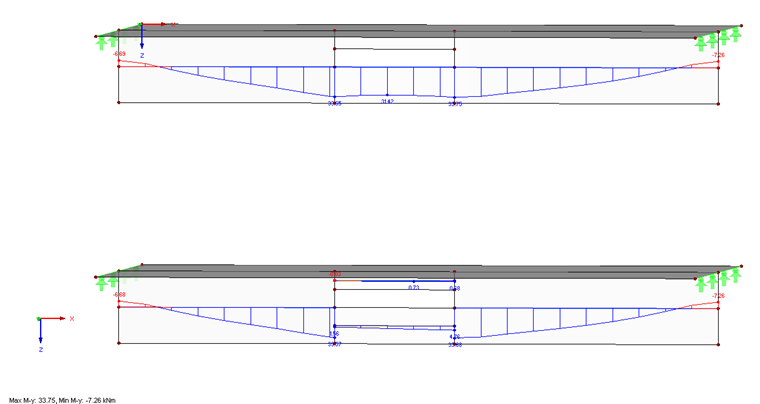

Im oberen Modell der Beispieldatei wurde der Ergebnisstab über die gesamte Länge des Unterzuges durchgezogen (siehe Bild 02). Im unteren Modell hingegen wurden die Ergebnisstäbe genau jeder einzelnen Fläche zugeordnet. Dementsprechend erhält man die im Bild 03 gezeigten Ergebnisverläufe.

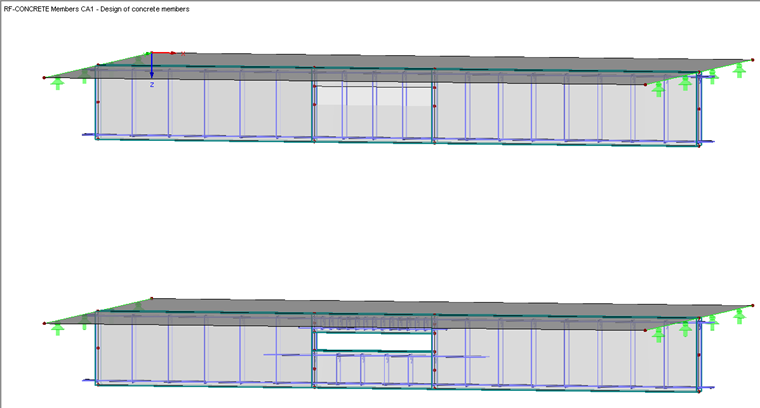

Nach der Bemessung in RF-BETON Stäbe ergeben sich die im Bild 04 gezeigten Bewehrungsbilder. Für das obere Modell müsste die korrekte Verteilung der Bewehrung im Bereich des Durchbruchs noch manuell angepasst werden. Beim unteren Modell wird die Bewehrung jedoch entsprechend der Querschnittsabmessungen der Ergebnisstäbe exakt verteilt.
Zu diesem Thema finden Sie auch einen Fachbeitrag in unserer Knowledge Base, den Sie unten bei den Links abrufen können.
