Jak można modelować przełom lub duży otwór w belce żelbetowej, a następnie ją wymiarować?

Odpowiedź

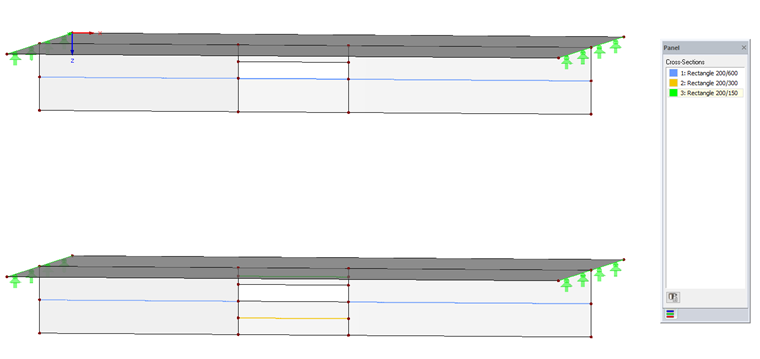

W przypadku modelowania często można zastosować model powierzchniowy z prętami wyników (patrz Rysunek 01). Belka wynikowa pozwala na integrację sił wewnętrznych powierzchni i przedstawianie ich jako sił wewnętrznych pręta. Kolejną zaletą jest to, że belki wynikowe o zdefiniowanym przekroju mogą być zaprojektowane również w module dodatkowym RF-CONCRETE Members.

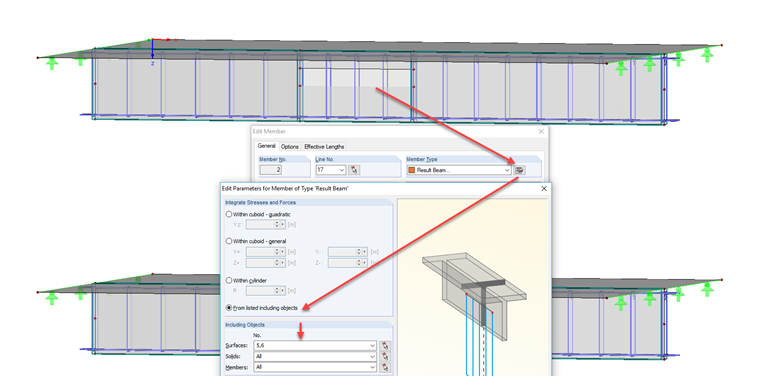

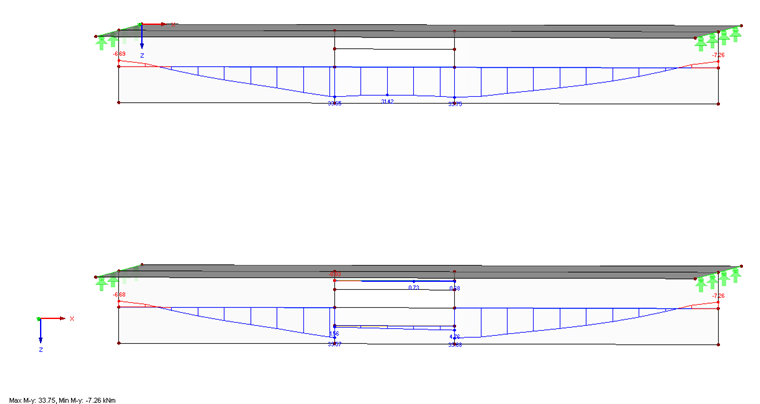

W górnym modelu pliku przykładowego belka wynikowa została rozciągnięta na całej długości belki (patrz Rysunek 02). Z kolei w modelu dolnym pręty wyników zostały przydzielone do dokładnie każdej pojedynczej powierzchni. W związku z tym otrzymujemy wykresy wyników pokazane na rysunku 03.

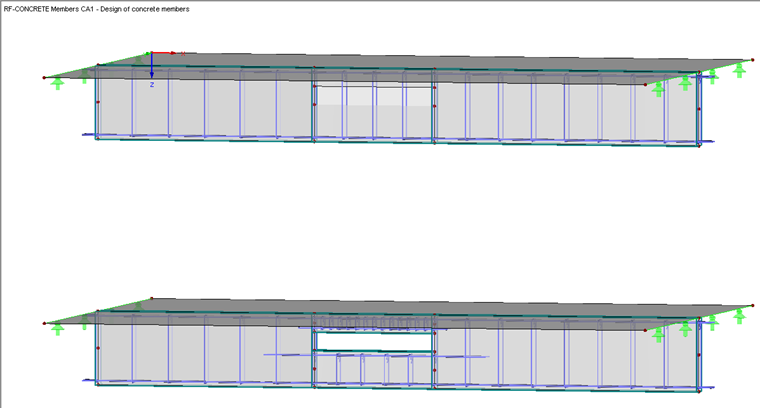

Zgodnie z projektem w pręcie RF-CONCRETE uzyskano wyniki zbrojenia pokazane na rysunku 04. W przypadku modelu górnego prawidłowy rozkład zbrojenia w obszarze przełomu nadal wymaga ręcznej regulacji. W zbiorze dolnym zbrojenie rozkłada się jednak dokładnie według wymiarów przekroju belek wynikowych.

W tym temacie znajduje się również artykuł techniczny , który można znaleźć poniżej w zakładce Baza wiedzy.
