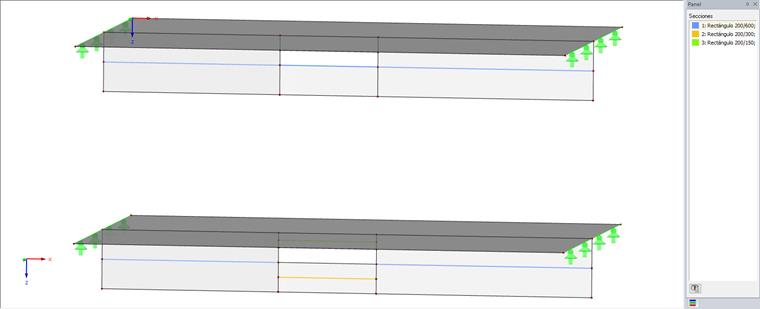

Para el modelado, generalmente es adecuado un modelo de superficie con vigas de resultados (ver figura 01). Con una viga resultante, los esfuerzos internos de una superficie se pueden integrar y emitir como esfuerzos internos de las barras. Otra ventaja es que es posible diseñar vigas de resultados con la especificación de una sección en el módulo adicional RF-CONCRETE Members.

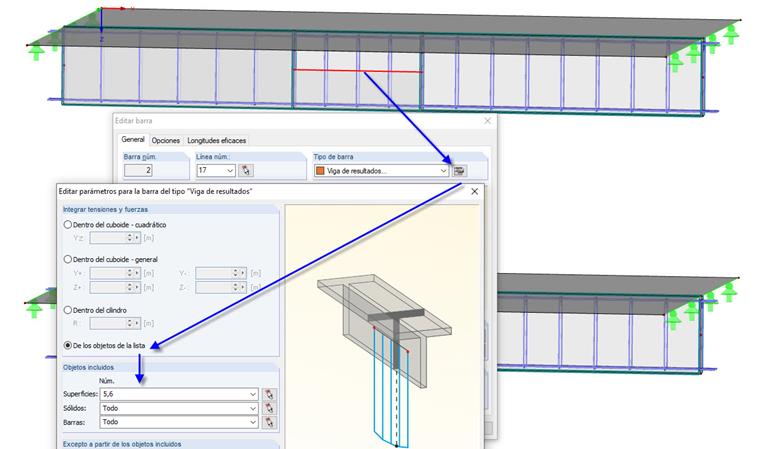

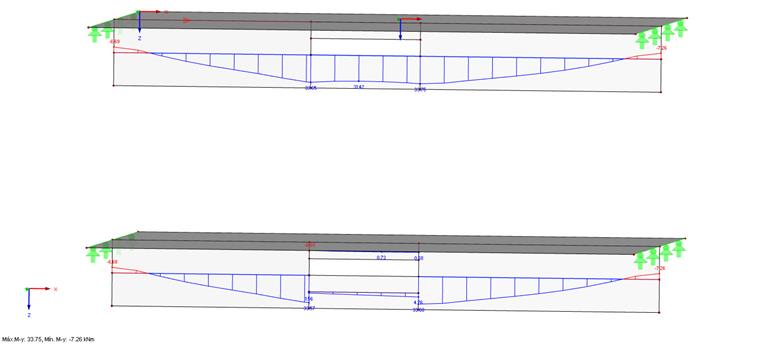

En el modelo superior del archivo de ejemplo, la viga resultante se definió en toda la longitud de la viga (ver figura 02). En cambio, en el modelo inferior, las vigas de resultados se han asignado exactamente a cada área individual. En consecuencia, se obtienen los diagramas de resultados mostrados en la Imagen 03.

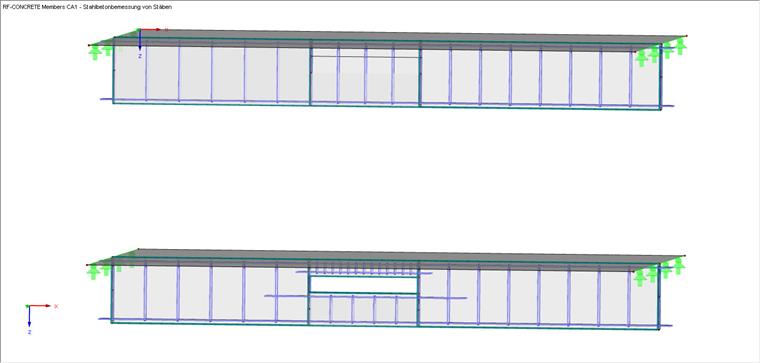

El cálculo en RF-CONCRETE Members da como resultado los planos de la armadura que se muestran en la Imagen 04. Para el modelo superior, la distribución de la armadura correcta en el área del hueco aún tiene que ajustarse manualmente. En el modelo inferior, sin embargo, la armadura está distribuida exactamente según las dimensiones de la sección de las vigas de resultados.
Hay un artículo técnico que trata sobre este tema en nuestra base de conocimientos, que puede encontrar bajo los Enlaces a continuación.
