У меня есть два файла импорта (сплошная конструкция: файл ifc, стальная конструкция: файл dxf). Могу ли я объединить оба файла в RFEM и редактировать их в качестве полной модели?

Ответ

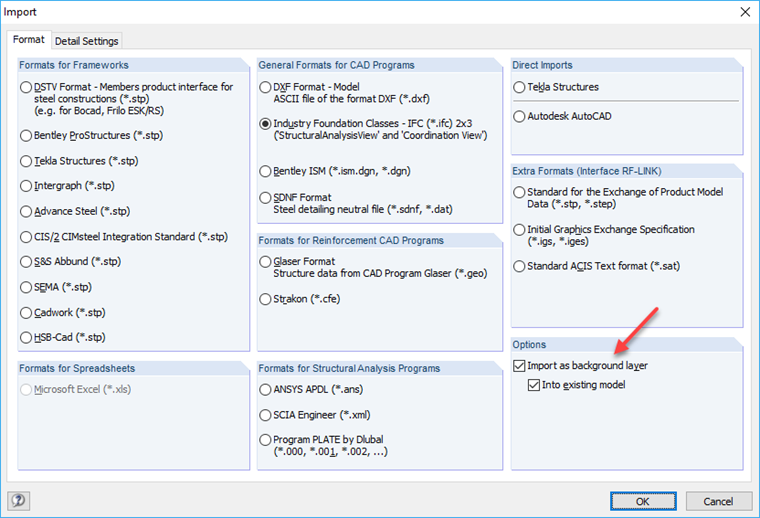

Можно создать новую модель, в которой можно импортировать файл ifc (или файл dxf). Затем импортируйте другой файл импорта в качестве фонового слоя в существующую модель (см. Рисунок).

В качестве альтернативы, можно создать две отдельные модели и объединить их с блочным менеджером (см. FAQ ниже).

Ключевые слова

Импорт dxf импорт ifc объединение моделей
