Как объединить несколько подмоделей для формирования общей модели?

Ответ

Если вас интересует только геометрия, вы можете выбрать нужные элементы, скопировать их с помощью Ctrl + C и вставить их в другой файл с помощью Ctrl + V.

Самый простой способ объединить несколько позиций, включая нагрузки, - сохранить отдельные позиции в виде блока. Эти блоки могут быть затем импортированы в существующую позицию через менеджер блоков, включая нагрузки.

Чтобы сохранить модель, вы должны выбрать всю структуру или только отдельные компоненты и сохранить их как блок (см. Рисунок 1). Затем блок перемещается в другую позицию
вставлены, нагрузки нагрузки блока добавляются к нагрузкам модели. Интеграция

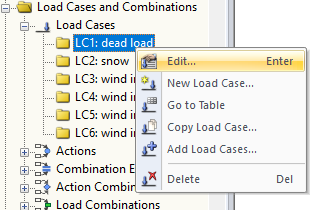

Варианты загрузки в существующих вариантах загрузки пока невозможны через автоматическую систему и должны выполняться вручную. Самый простой способ сделать это с помощью функции «Добавить загрузочные случаи» (см. Рисунок 2).
