回复:

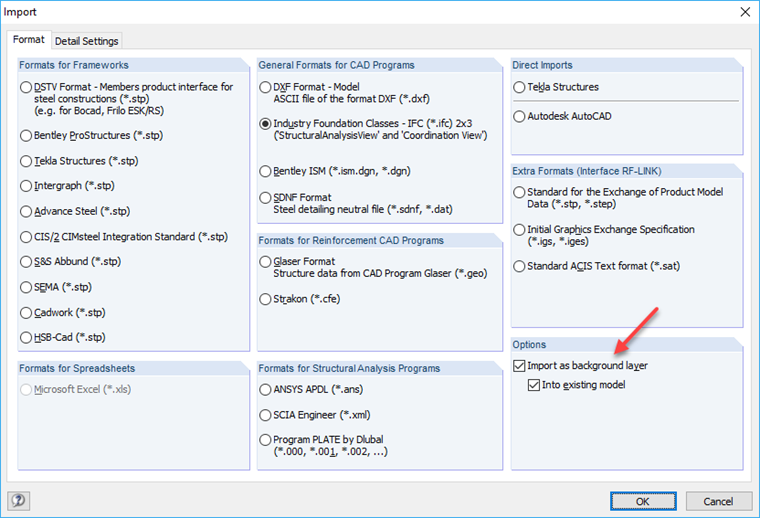

您可以创建一个新的模型,然后导入 ifc 文件(或 dxf 文件)。 然后,将另一个导入文件作为背景层导入到现有模型中(见图)。
作为替代方法,您可以创建两个独立的模型,然后使用块管理器将它们合并(见下面链接下的常见问题解答)。
您可以创建一个新的模型,然后导入 ifc 文件(或 dxf 文件)。 然后,将另一个导入文件作为背景层导入到现有模型中(见图)。
作为替代方法,您可以创建两个独立的模型,然后使用块管理器将它们合并(见下面链接下的常见问题解答)。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
