В начале и конце крановая ВПП использует небольшие консольные балки для обеспечения достижения бегунами колонны. В данных областях деформации показывают недопустимые значения. Что я могу сделать?

Ответ

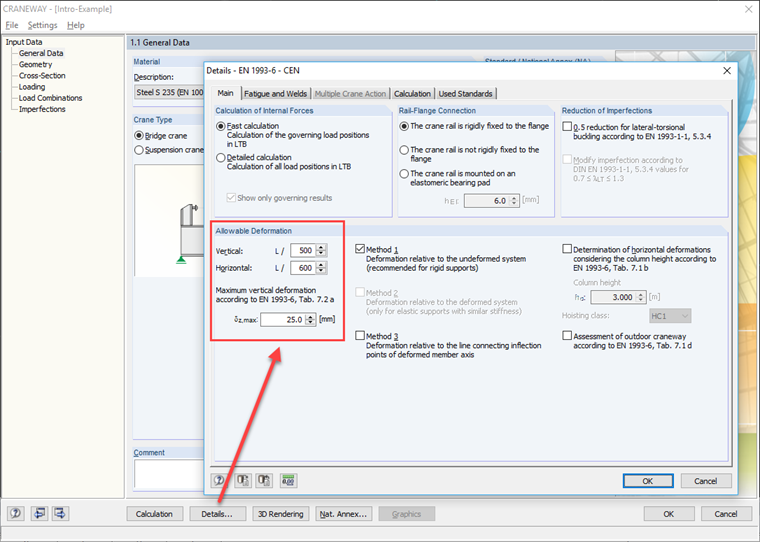

В соответствии с действующими рекомендациями, анализ деформации балки ВПП, базирующейся на стрелах, выполняется по следующим формулам:

$\mathrm{δz}\;\leq\;(2\;\cdot\;l_{\mathrm{Kragarm}})\;/\;\mathrm{zul}.\;\mathrm{Verformung}$

$\mathrm{δz}\;\leq\;\mathrm{zul}.\;\max.\;\mathrm{Verformung}$

Программа не может различать расчет, не уместна для проанализированной балки крана крана или нет. Это решение будет принято инженером.

В большинстве случаев достаточно простой заметки в разделе «Анализ конструкций» достаточно для экзаменатора. В качестве альтернативы, можно учесть, имеет ли такая балка даже актуальность для расчета всей башенки взлетно-посадочной полосы крана и пренебрегать ею при вводе геометрии, при необходимости.

В вебинаре на тему «Расчет крановых балок по Еврокоду 3 », вы можете найти дополнительную информацию о дизайне с помощью CRANEWAY. Вы можете найти его ниже ссылок .
