Una pasarela de grúa tiene pequeñas vigas en voladizo al principio y al final, de modo que las ruedas lleguen hasta el pilar. En estas áreas, las deformaciones muestran valores inválidos. ¿Qué puedo hacer?

Q: Una pasarela de grúa tiene pequeñas vigas en voladizo al principio y al final, de modo que las ruedas lleguen hasta el pilar. En estas áreas, las deformaciones muestran valores inválidos. ¿Qué puedo hacer?

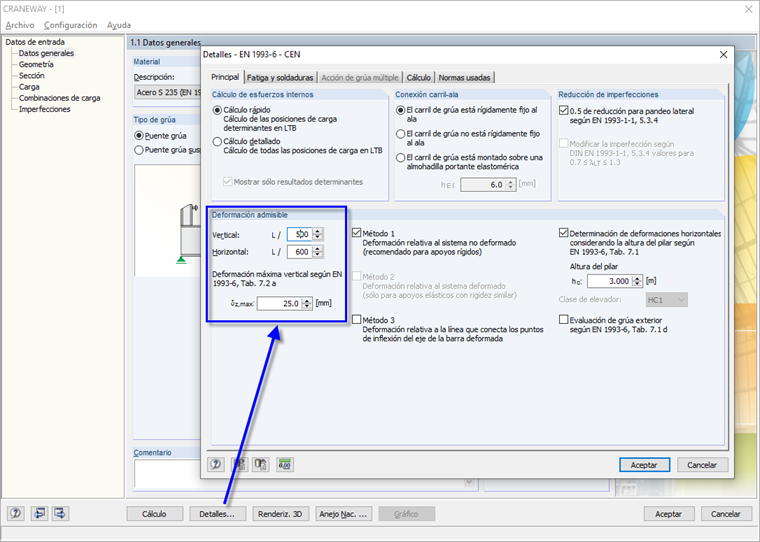

De acuerdo con las recomendaciones actuales, el análisis de deformación para una viga carril de grúa en voladizo se realiza utilizando estas fórmulas:Dabei kann vom Programm nicht unterschieden werden, ob der Nachweis für den untersuchten Kranbahnträger bedeutungslos ist oder nicht. Esta decisión debe tomarla un ingeniero.Generalmente, una nota simple en el análisis estructural es suficiente para un examinador. Como alternativa, puede considerar si dicha viga es incluso relevante para el cálculo de la viga completa de un puente de grúa y, si es necesario, omitirla cuando introduzca la geometría.In einem Webinar zum Thema "Bemessung von Kranbahnträgern nach Eurocode 3" finden Sie weitere Hinweise zu den Nachweisen mit KRANBAHN. Puede encontrar el vídeo en los Enlaces a continuación.

Question

Una pasarela de gr&#250;a tiene peque&#241;as vigas en voladizo al principio y al final, de modo que las ruedas lleguen hasta el pilar. En estas &#225;reas, las deformaciones muestran valores inv&#225;lidos. &#191;Qu&#233; puedo hacer?

Accepted Answer

De acuerdo con las recomendaciones actuales, el an&#225;lisis de deformaci&#243;n para una viga carril de gr&#250;a en voladizo se realiza utilizando estas f&#243;rmulas:Dabei kann vom Programm nicht unterschieden werden, ob der Nachweis f&#252;r den untersuchten Kranbahntr&#228;ger bedeutungslos ist oder nicht. Esta decisi&#243;n debe tomarla un ingeniero.Generalmente, una nota simple en el an&#225;lisis estructural es suficiente para un examinador. Como alternativa, puede considerar si dicha viga es incluso relevante para el c&#225;lculo de la viga completa de un puente de gr&#250;a y, si es necesario, omitirla cuando introduzca la geometr&#237;a.In einem Webinar zum Thema "Bemessung von Kranbahntr&#228;gern nach Eurocode 3" finden Sie weitere Hinweise zu den Nachweisen mit KRANBAHN. Puede encontrar el v&#237;deo en los Enlaces a continuaci&#243;n.

Análisis de la deformación de una viga carril para grúa en voladizo

Una pasarela de grúa tiene pequeñas vigas en voladizo al principio y al final, de modo que las ruedas lleguen hasta el pilar. En estas áreas, las deformaciones muestran valores inválidos. ¿Qué puedo hacer?
