Markus Baumgärtel Samostatné programy CRANEWAY

Počáteční a koncový bod jeřábové dráhy používá malých nosníků, které zajišťují, že se běžci dostanou do sloupu. V těchto oblastech vykazují deformace nevýhodné hodnoty. Co mám dělat?

Odpověď

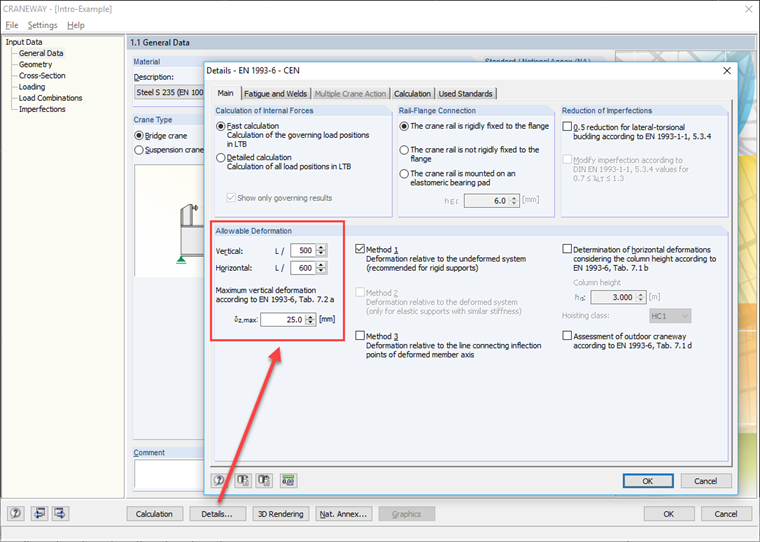

V souladu s dosavadními doporučeními se provádí posouzení deformace nosníku jeřábové dráhy podepřenou jeřábem podle následujících vzorců:

$\mathrm{δz}\;\leq\;(2\;\cdot\;l_{\mathrm{Kragarm}})\;/\;\mathrm{zul}.\;\mathrm{Verformung}$

$\mathrm{δz}\;\leq\;\mathrm{zul}.\;\max.\;\mathrm{Verformung}$

Program nerozlišuje mezi posouzením pro analyzovaný nosník jeřábové dráhy nebo nikoli. Toto rozhodnutí musí provést technik.

Ve většině případů postačí pro examinátor jednoduchá poznámka ve statické analýze. Alternativně lze zvážit, zda je takový nosník relevantní i pro posouzení celého nosníku jeřábové dráhy a pokud je to nutné, zanedbáme jej při zadávání geometrie.

V sekci " Posouzení jeřábových traverů podle Eurokódu 3 " naleznete další informace o posouzeních v programu CRANEWAY. Najdete ji pod odkazy .
