A ponte rolante tem pequenas vigas em consola no início e no final, de modo que as rodas vão até ao pilar. In diesen Bereichen zeigen die Verformungen unzulässige Werte. O que devo fazer?

Q: A ponte rolante tem pequenas vigas em consola no início e no final, de modo que as rodas vão até ao pilar. In diesen Bereichen zeigen die Verformungen unzulässige Werte. O que devo fazer?

De acordo com as recomendações atuais, a análise de deformações para uma viga de ponte rolante em consola é realizada através das seguintes fórmulas:Dabei kann vom Programm nicht unterschieden werden, ob der Nachweis für den untersuchten Kranbahnträger bedeutungslos ist oder nicht. Diese Entscheidung hat durch den Ingenieur zu erfolgen.Meist ist ein einfacher Hinweis in der Statik ausreichend für den Prüfer. Alternativ könnte man überlegen, ob ein solcher Träger für die Bemessung des gesamten Kranbahnträgers überhaupt relevant ist und diesen ggf. bei der Eingabe der Geometrie vernachlässigen.In einem Webinar zum Thema "Bemessung von Kranbahnträgern nach Eurocode 3" finden Sie weitere Hinweise zu den Nachweisen mit KRANBAHN. Sie können es unten bei den Links abrufen.

Question

A ponte rolante tem pequenas vigas em consola no in&#237;cio e no final, de modo que as rodas v&#227;o at&#233; ao pilar. In diesen Bereichen zeigen die Verformungen unzul&#228;ssige Werte. O que devo fazer?

Accepted Answer

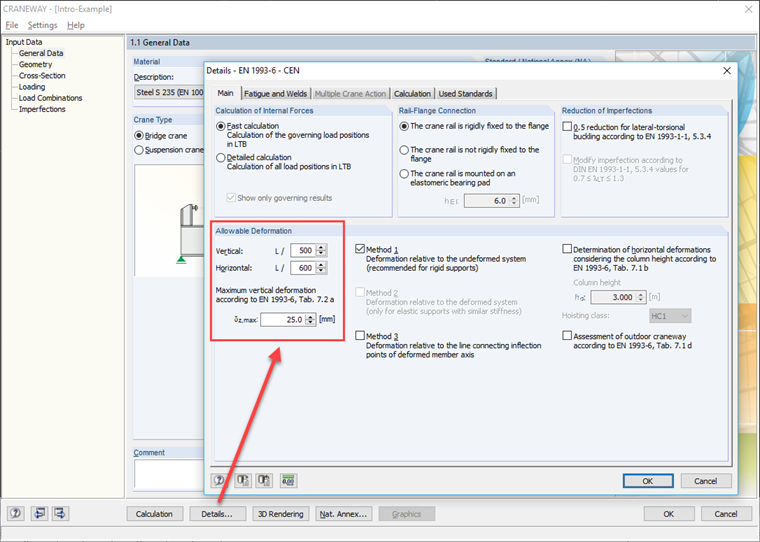

De acordo com as recomenda&#231;&#245;es atuais, a an&#225;lise de deforma&#231;&#245;es para uma viga de ponte rolante em consola &#233; realizada atrav&#233;s das seguintes f&#243;rmulas:Dabei kann vom Programm nicht unterschieden werden, ob der Nachweis f&#252;r den untersuchten Kranbahntr&#228;ger bedeutungslos ist oder nicht. Diese Entscheidung hat durch den Ingenieur zu erfolgen.Meist ist ein einfacher Hinweis in der Statik ausreichend f&#252;r den Pr&#252;fer. Alternativ k&#246;nnte man &#252;berlegen, ob ein solcher Tr&#228;ger f&#252;r die Bemessung des gesamten Kranbahntr&#228;gers &#252;berhaupt relevant ist und diesen ggf. bei der Eingabe der Geometrie vernachl&#228;ssigen.In einem Webinar zum Thema "Bemessung von Kranbahntr&#228;gern nach Eurocode 3" finden Sie weitere Hinweise zu den Nachweisen mit KRANBAHN. Sie k&#246;nnen es unten bei den Links abrufen.

Verificação da deformação da viga de ponte rolante em consola

A ponte rolante tem pequenas vigas em consola no início e no final, de modo que as rodas vão até ao pilar. In diesen Bereichen zeigen die Verformungen unzulässige Werte. O que devo fazer?
