Un chemin de roulement a de petites poutres en porte-à-faux au début et à la fin, de sorte que les roues vont jusqu’au poteau. Dans ces zones, les déformations affichent des valeurs non valides. Que faire ?

Q: Un chemin de roulement a de petites poutres en porte-à-faux au début et à la fin, de sorte que les roues vont jusqu’au poteau. Dans ces zones, les déformations affichent des valeurs non valides. Que faire ?

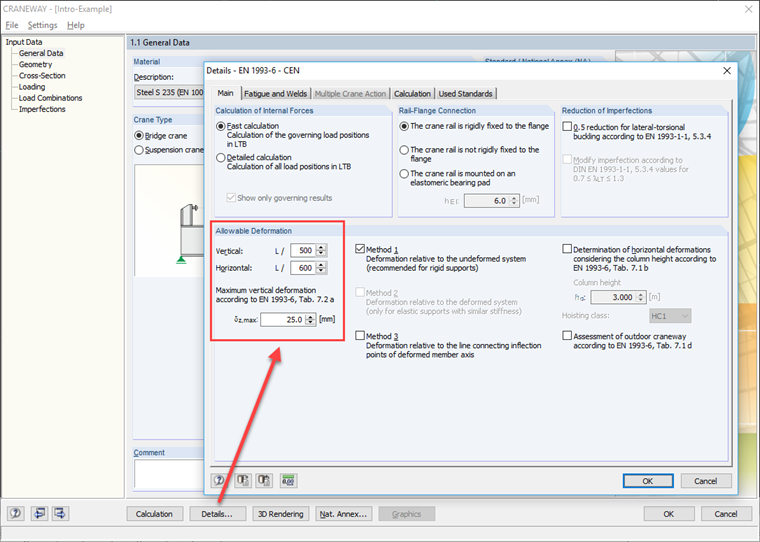

Selon les recommandations actuelles, l’analyse des déformations d’une poutre de roulement en porte-à-faux est effectué à l’aide des formules suivantes :Dans ce cas, le logiciel ne peut pas déterminer si la vérification des poutres de roulement analysées est pertinente ou non. Cette décision doit être prise par un ingénieur.Une simple note dans le calcul de structure suffit généralement à l’examinateur. Vous pouvez également déterminer si une telle poutre est pertinente pour la vérification de l’ensemble de la poutre du chemin de roulement et, si nécessaire, la négliger lors de l’entrée de la géométrie.Ce webinaire vous permettra d’en savoir plus sur la vérification dans CRANEWAY. Vous pouvez trouver la vidéo sous Liens ci-dessous.

Question

Un chemin de roulement a de petites poutres en porte-&#224;-faux au d&#233;but et &#224; la fin, de sorte que les roues vont jusqu’au poteau. Dans ces zones, les d&#233;formations affichent des valeurs non valides. Que faire ?

Accepted Answer

Selon les recommandations actuelles, l’analyse des d&#233;formations d’une poutre de roulement en porte-&#224;-faux est effectu&#233; &#224; l’aide des formules suivantes :Dans ce cas, le logiciel ne peut pas d&#233;terminer si la v&#233;rification des poutres de roulement analys&#233;es est pertinente ou non. Cette d&#233;cision doit &#234;tre prise par un ing&#233;nieur.Une simple note dans le calcul de structure suffit g&#233;n&#233;ralement &#224; l’examinateur. Vous pouvez &#233;galement d&#233;terminer si une telle poutre est pertinente pour la v&#233;rification de l’ensemble de la poutre du chemin de roulement et, si n&#233;cessaire, la n&#233;gliger lors de l’entr&#233;e de la g&#233;om&#233;trie.Ce webinaire vous permettra d’en savoir plus sur la v&#233;rification dans CRANEWAY. Vous pouvez trouver la vid&#233;o sous Liens ci-dessous.

Analyse des déformations d'une poutre de chemin de roulement en porte-à-faux

Un chemin de roulement a de petites poutres en porte-à-faux au début et à la fin, de sorte que les roues vont jusqu’au poteau. Dans ces zones, les déformations affichent des valeurs non valides. Que faire ?
