Можно ли получить радиальное уплотнение сетки с угловой базовой геометрией?

Ответ

Уточнения сечений были скорректированы в версиях. В настоящее время они настроены на геометрию: Например, если у вас квадратная геометрия основания, то утончение будет применяться угловым образом. Тем не менее, если доступна круговая геометрия основания, то она также будет выровнена в радиальном направлении.

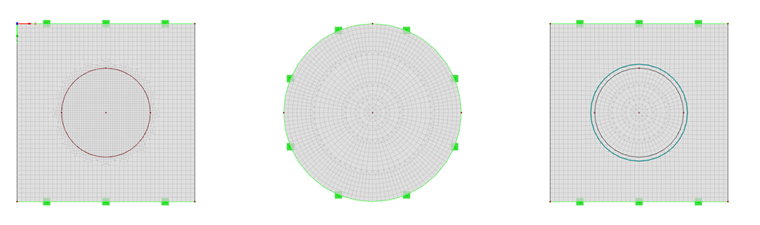

Для радиальной сетки частичной площади в прямоугольной геометрии основания, можно вставить круглое отверстие в поверхность и закрепить ее снова круглой площадью исходной толщины (см. Рисунок).

Ключевые слова

Уплотнение сетки радиальная сетка FE радиальная
