Raffinement de maillage radial pour la géométrie angulaire

Comment obtenir un raffinement radial du maillage pour une géométrie de base angulaire ?

Réponse:

Les raffinements de maillage ont été adaptés au fil des versions. Actuellement, ils sont ajustés à la géométrie : si vous avez, par exemple, une géométrie de base angulaire, le raffinement est appliqué angulairement. En revanche, si la géométrie de base est circulaire, le raffinement est également orienté radialement.

Pour appliquer un raffinement de maillage radial à une aire partielle d’une géométrie de base angulaire, une ouverture circulaire peut être insérée dans la surface, et refermée à l’aide d’une surface circulaire de l’épaisseur d’origine (voir l’image).

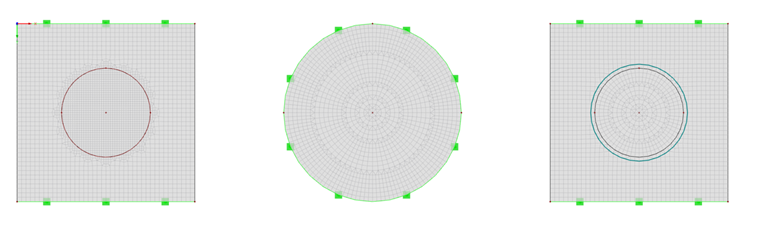

Géométrie de base avec un maillage radial
Géométrie de base avec un maillage radial
Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Références
  1. Dlubal Software. (2018). Manuel de RFEM. Tiefenbach, März 2020.
